Rifruzione del filtro con un riduttore di pressione SYR

Filtro di controlavaggio con riduttore di pressione SYR

Filtro di controlavaggio SYR DN 20

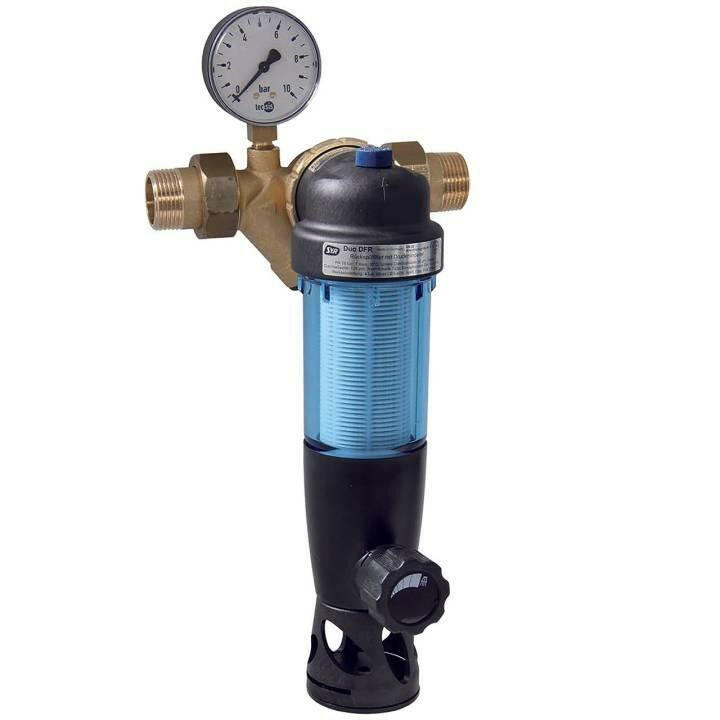

SYR DUO DFR, filtro di controlavaggio con riduttore di pressione e manometro. Pressione di uscita regolabile da 1,5 a 6 bar. Preimpostata in fabbrica a 4 bar.
Filtro di controlavaggio con flangia di collegamento completamente girevole. Omologato DIN-DVGW, testato in classe 1 di insonorizzazione.

Il Duo FR è il filtro base della gamma di filtri SYR. Viene utilizzato come raccordo per impianti di acqua potabile secondo la norma DIN 1988. L'installazione avviene tramite la flangia di collegamento integrata completamente girevole. Il Duo FR funziona in tutte le posizioni di installazione. Il suo design estremamente compatto lo rende adatto anche alla protezione di singoli elettrodomestici (lavastoviglie, scaldabagni, ecc.).

Il Duo FR è concepito come filtro a controlavaggio manuale con una dimensione di collegamento DN 20. L'inserto filtrante a cascata è realizzato in plastica.

Area di applicazione del filtro di controlavaggio

Il Duo DFR è il filtro base della gamma di filtri SYR. Viene utilizzato come raccordo per impianti di acqua potabile secondo la norma DIN 1988. L'installazione avviene tramite la flangia di collegamento integrata completamente girevole. Il Duo DFR funziona in tutte le posizioni di installazione. Il suo design estremamente compatto lo rende adatto anche alla protezione di singoli elettrodomestici (lavastoviglie, scaldabagni, ecc.).

Esecuzione

Il Duo DFR è progettato come filtro a controlavaggio manuale con attacchi da DN 20 a DN 25. Il riduttore di pressione integrato protegge l'impianto da pressioni eccessivamente elevate o da picchi di pressione. L'inserto filtrante a cascata è realizzato in plastica.

Materiali

Il contenitore del filtro è realizzato in plastica resistente agli urti e l'elemento filtrante è in plastica. Le guarnizioni ad anello sono realizzate in fibra priva di amianto. Tutti i materiali utilizzati sono conformi agli standard tecnici riconosciuti. Le parti in plastica e gli elastomeri a contatto con l'acqua sono conformi alle raccomandazioni KTW dell'Ufficio Federale della Salute.

Installazione

La norma DIN 1988 richiede generalmente l'installazione di filtri negli impianti di acqua potabile per la protezione dalla corrosione. Per l'uso centralizzato come filtro per acqua sanitaria, il filtro Duo DFR deve essere installato in un punto facilmente accessibile, direttamente dietro il sistema di conteggio dell'acqua.

Dati tecnici:

Pressione di esercizio: min. 2 bar, max. 16 bar

Temperatura di esercizio: massimo 30 °C

Posizione di installazione: qualsiasi, asse principale del filtro verticale

Medio: acqua potabile

Larghezza del passaggio: inferiore: 90 µm, superiore: 125 µm

Portata: DN 20: 2,3 m³/h a 1,1 bar ?p

Numero ABP: DN 20: P-IX 6738/l

Numero DVGW: NW-9311BR0129

Assemblea

Prima dell'installazione, la tubazione deve essere accuratamente lavata. Il primo riempimento dell'impianto di acqua potabile deve essere effettuato con acqua filtrata (DIN 1988, Parte 2). Il filtro deve essere posizionato verticalmente rispetto al suo asse principale. Il filtro viene installato nella tubazione senza tensioni, tenendo conto della direzione del flusso (freccia sul corpo).

manutenzione

La manutenzione è segnalata da un indicatore di manutenzione sulla parte superiore del filtro. Tuttavia, la norma DIN 1988 richiede il controlavaggio del filtro almeno ogni due mesi. Non sono necessari attrezzi speciali per la manutenzione del Duo DFR. Per la manutenzione del filtro, aprire la valvola a sfera e ruotare la base del filtro di 2-3 giri a sinistra o a destra. Quindi richiudere la valvola a sfera. L'alimentazione idrica continua con acqua filtrata anche durante il controlavaggio. Flangia di collegamento completamente girevole.
