Panoramica del prodotto e ambito di utilizzo

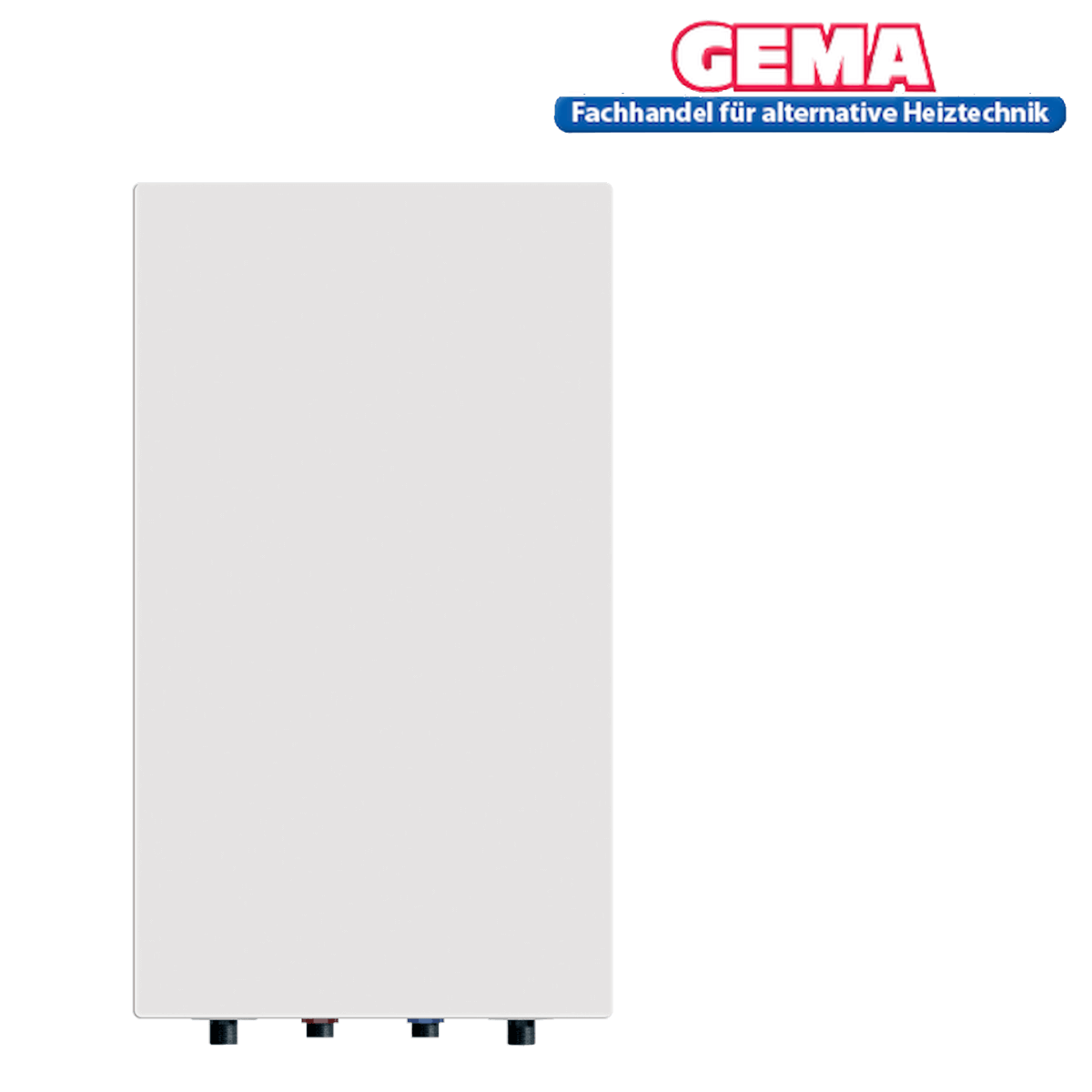

Il Vaillant actoSTOR VIH QL 75/2 B è un accumulatore a stratificazione per acqua calda sanitaria, compatto e da parete, con una capacità nominale di 72 litri. È stato progettato per la produzione centralizzata di acqua calda sanitaria ed è tecnicamente ed esteticamente coordinato con il generatore di calore a gas a condensazione Vaillant ecoTEC plus VCW 1-5 con produzione integrata di acqua calda sanitaria.
Grazie alle sue dimensioni di 720 × 440 × 440 mm, l'accumulatore è particolarmente adatto a nuclei familiari piccoli e a situazioni di installazione con spazio limitato. Per la progettazione dell'impianto sono disponibili versioni per montaggio a sinistra e a destra.
Tecnica e dotazione

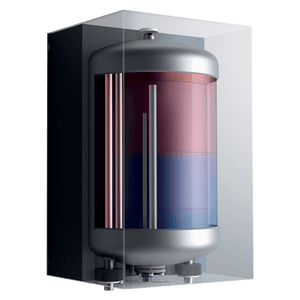

Il procedimento di carica a stratificazione ActoNomic introduce l'acqua riscaldata in modo mirato nella parte superiore dell'accumulatore. In questo modo, l'acqua calda sanitaria utilizzabile è disponibile già prima che l'intero contenuto dell'accumulatore sia completamente riscaldato. La portata di acqua calda sanitaria in uscita è di 170 litri in 10 minuti, la portata continua di acqua calda sanitaria è di 1.194 litri all'ora e il coefficiente di prestazione NL è 1,5.
Il serbatoio dell'accumulatore è in acciaio smaltato ed è protetto inoltre dalla corrosione da un anodo di magnesio. L'attuale scheda prodotto ErP indica la classe di efficienza energetica B, una dispersione termica di mantenimento di 34,2 W e un volume di accumulo di 72 litri.
Vantaggi nella vita quotidiana
La carica a stratificazione consente una rapida disponibilità di acqua calda sanitaria e sfrutta in modo particolarmente efficace il volume di accumulo disponibile. Rispetto agli accumulatori tradizionali di volume comparabile, il sistema può raggiungere una potenza di acqua calda sanitaria superiore fino al 50 percento.
La costruzione da parete mantiene libera la superficie del pavimento e supporta un'installazione compatta. Grazie al design coordinato con i componenti di sistema Vaillant, l'accumulatore può essere disposto in modo esteticamente uniforme accanto al generatore di calore.
Integrazione di sistema e compatibilità
Il actoSTOR VIH QL 75/2 B è previsto principalmente per la combinazione con il Vaillant ecoTEC plus VCW 1-5. La produzione di acqua calda sanitaria è controllata dal generatore di calore collegato e dal suo sistema di regolazione; l'accumulatore non dispone di una propria fonte di calore destinata all'operatore.
I collegamenti di mandata e ritorno lato riscaldamento, nonché i collegamenti di acqua fredda e calda, sono realizzati in R 3/4 pollici. La variante di montaggio necessaria deve essere selezionata come montaggio a sinistra o a destra in base al percorso delle tubazioni previsto. Altre combinazioni di sistema devono essere verificate tecnicamente in anticipo.
Dati tecnici in sintesi
| Produttore | Vaillant |
| Tipo di accumulatore | Accumulatore di acqua calda sanitaria a parete con caricamento a strati |
| Volume dell'accumulatore | 72 l |
| Adatto per acqua potabile | Sì |
| Serbatoio di accumulo | Acciaio smaltato con anodo di protezione al magnesio |
| Temperatura massima dell'acqua calda | 75 °C |
| Pressione di esercizio massima | 10 bar |
| Dimensioni A × L × P | 720 × 440 × 440 mm |
| Peso a vuoto | 38 kg |
Montaggio
Il montaggio, il collegamento idraulico, la messa in servizio, la manutenzione e la riparazione devono essere eseguiti da personale specializzato adeguatamente qualificato. La parete e la struttura di fissaggio utilizzata devono essere idonee per il peso operativo di 110 kg e per le condizioni di installazione locali.
Prima del montaggio, verificare il numero di articolo, il lato di collegamento, la variante di montaggio ordinata e il percorso delle tubazioni. Prima della messa in servizio, il serbatoio e le tubazioni devono essere completamente riempiti, sfiatati e controllati per verificarne la tenuta.
Note
Il serbatoio funziona solo in combinazione con un generatore di calore adeguato. La potenza di acqua calda sanitaria effettivamente raggiungibile dipende quindi anche dalla potenza, dall'impostazione e dalla modalità di funzionamento dell'apparecchio di riscaldamento collegato.
La pressione di esercizio massima di 10 bar e la temperatura massima dell'acqua calda sanitaria di 75 °C non devono essere superate. Le valvole di sicurezza, il volume di espansione, l'impianto idrico sanitario e la protezione anti-scottatura devono essere progettati in base all'impianto. I kit di collegamento, i rivestimenti per tubi e gli altri accessori sono considerati inclusi solo se espressamente elencati nella conferma d'ordine o nella documentazione di consegna.
Contenuto della fornitura
- 1 Vaillant actoSTOR VIH QL 75/2 B serbatoio di accumulo a caricamento stratificato per acqua calda sanitaria nella variante di montaggio selezionata
