Acqua calda sanitaria tramite energia solare fotovoltaica
Come funziona:
1. Eccesso di elettricità:
L'impianto fotovoltaico spesso produce più elettricità di quella consumata direttamente in casa, soprattutto quando c'è il sole.
2. Resistenza elettrica:
L'elettricità in eccesso viene convogliata a una resistenza elettrica nel serbatoio dell'acqua calda sanitaria.
3. Conversione in calore:
Il riscaldatore elettrico converte l'elettricità in calore e riscalda l'acqua nell'accumulo.
Bollitore per acqua calda sanitaria da 100 litri ETWS
Il bollitore per acqua calda sanitaria ETWS da 100 litri combina tecnologia all'avanguardia con elevata affidabilità per la produzione centralizzata di acqua calda sanitaria. Uno scambiatore di calore ad alta efficienza con una superficie di 1,2 m² sfrutta l'energia termica del tuo impianto solare o della tua caldaia e riscalda fino a 180 litri di acqua sanitaria in modo confortevole ed economico.
Per una protezione anticorrosione duratura, l'interno dell'accumulo è rivestito con una smaltatura di alta qualità, integrata da una generosa anodo di magnesio. Grazie all'isolamento in poliuretano integrato, le perdite di calore rimangono basse (solo 28 W di potenza dissipata) e la temperatura viene mantenuta fino a un massimo di 95 °C.

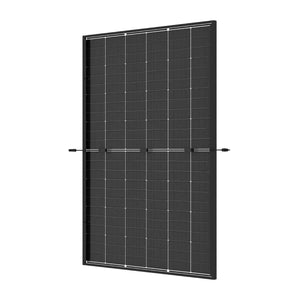

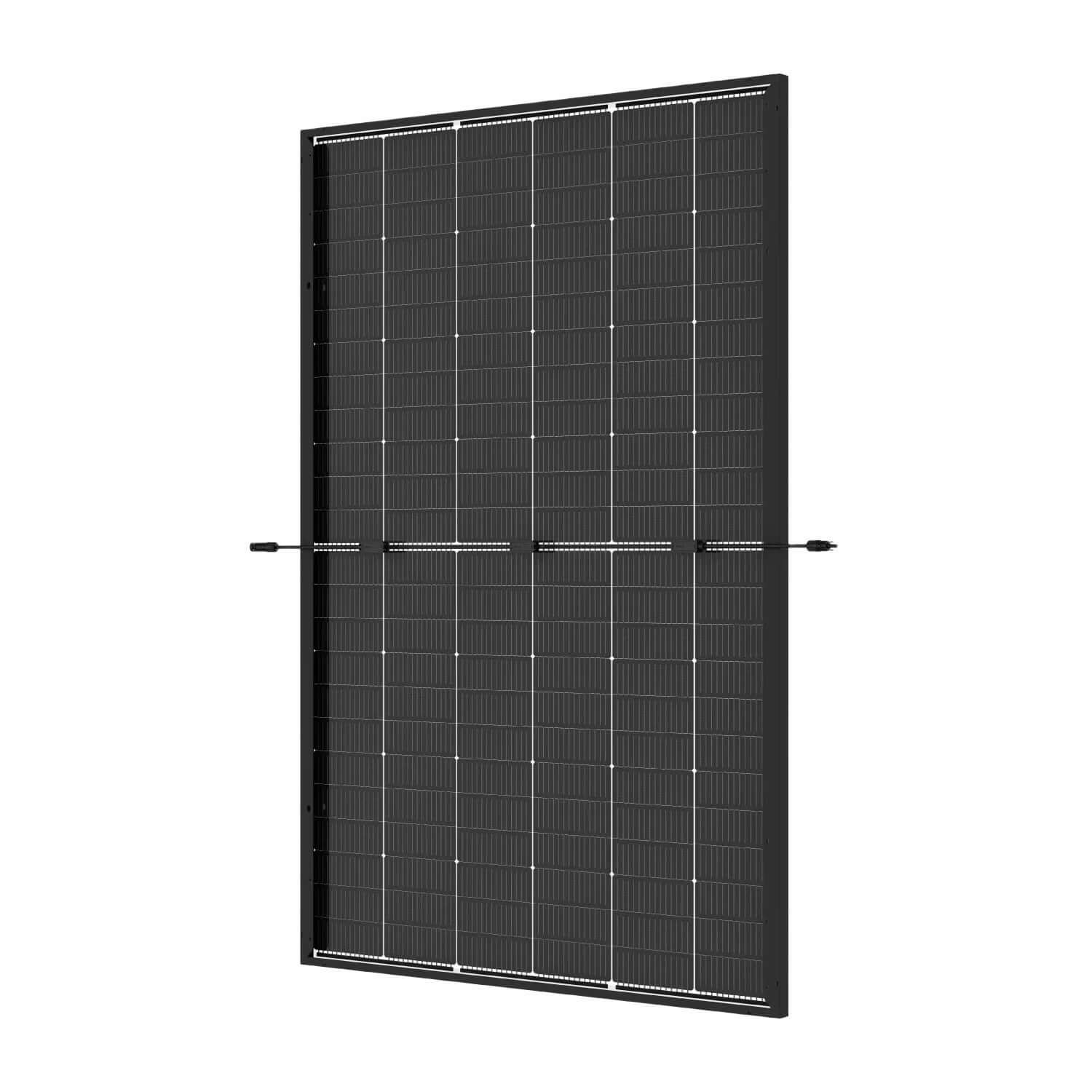

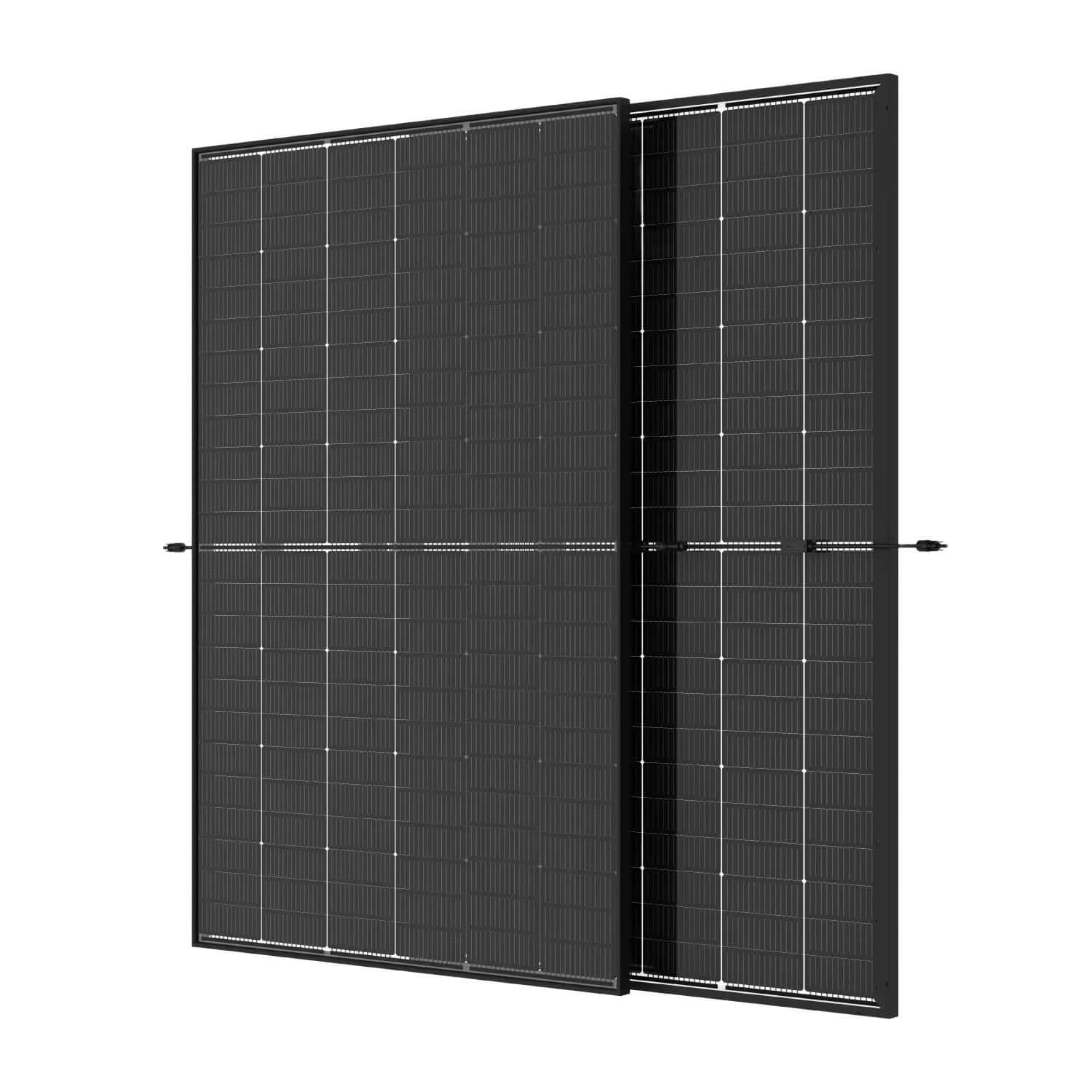

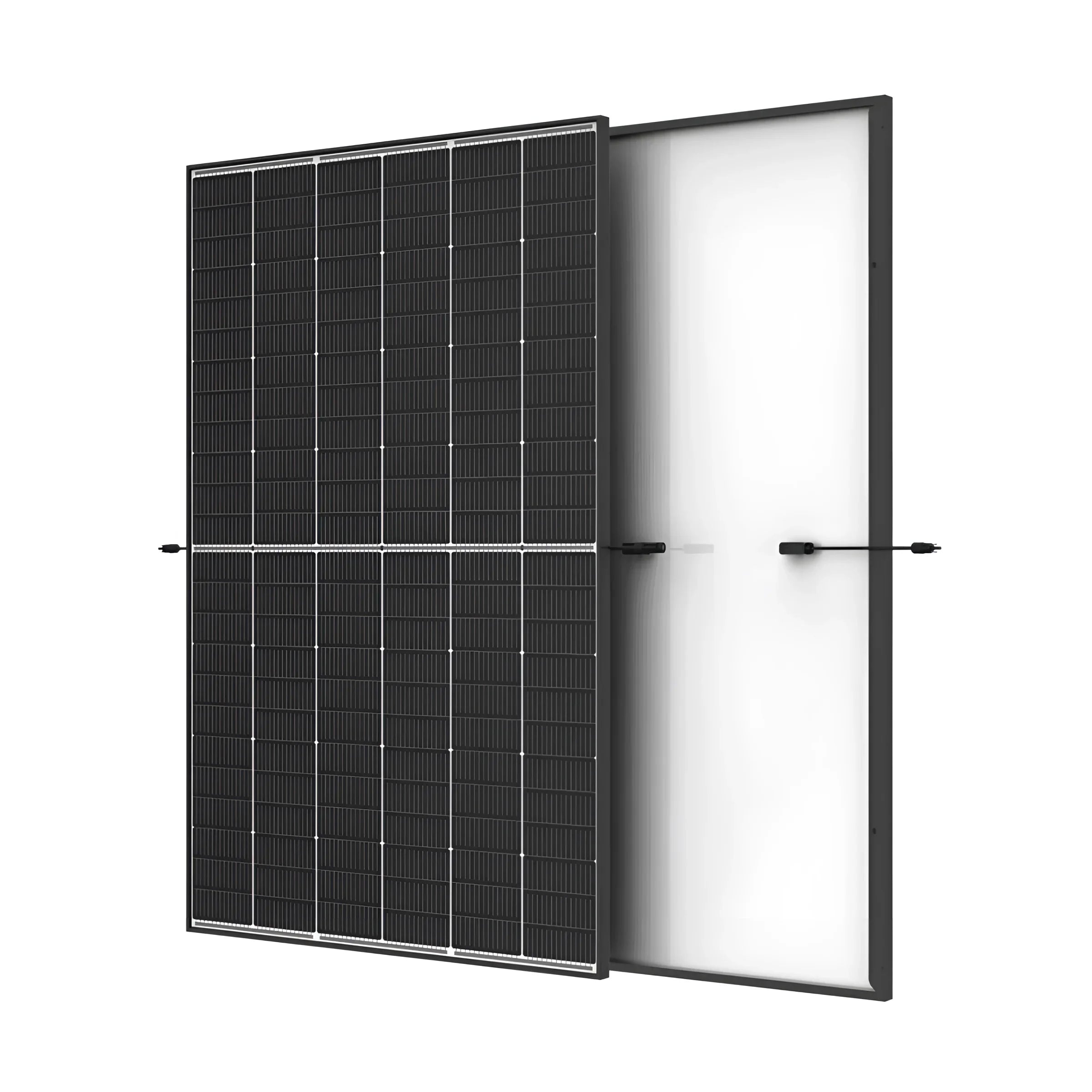

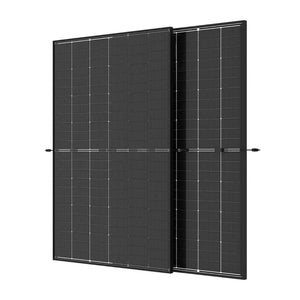

Modulo solare fotovoltaico bifacciale ad alte prestazioni Trina Vertex S+
Il modulo Trina Vertex S+ offre una potenza di picco fino a 435 Wp e raggiunge con il 21,8% uno dei migliori rendimenti sul mercato. Grazie al design bifacciale a doppio vetro, oltre alla parte anteriore viene sfruttata efficacemente anche la luce posteriore, aumentando così la resa energetica fino all'85%.
La costruzione robusta con una resistenza alla pressione di 5.400 Pa sul fronte e 4.000 Pa sul retro garantisce la massima resistenza a grandine, neve e pressione del vento. Con una lunghezza di 1.762 mm, una larghezza di 1.134 mm e un peso di 21,8 kg, il modulo è versatile e può essere installato su tetti residenziali e commerciali.

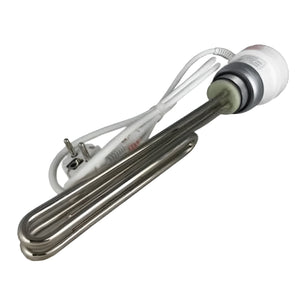

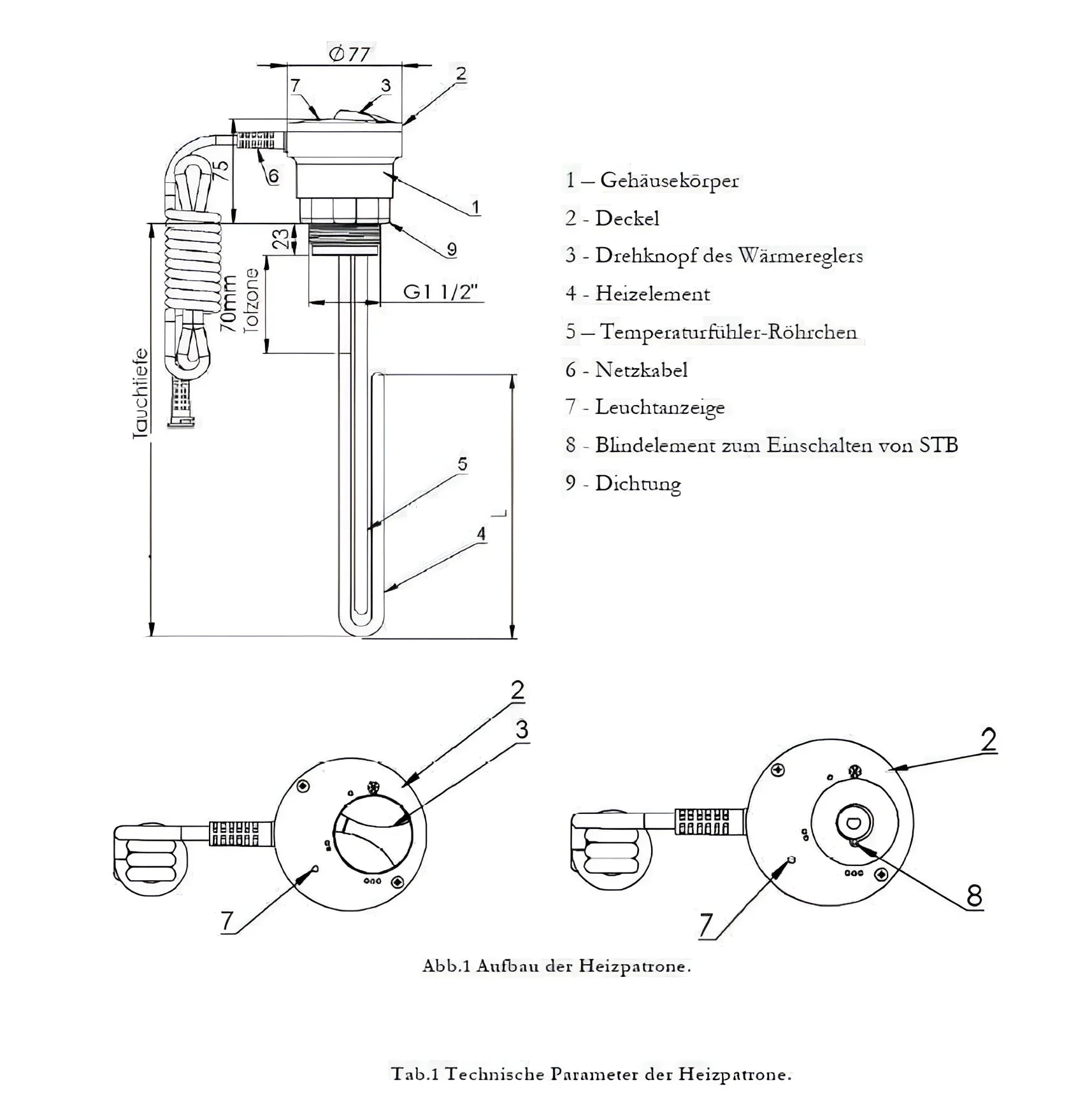

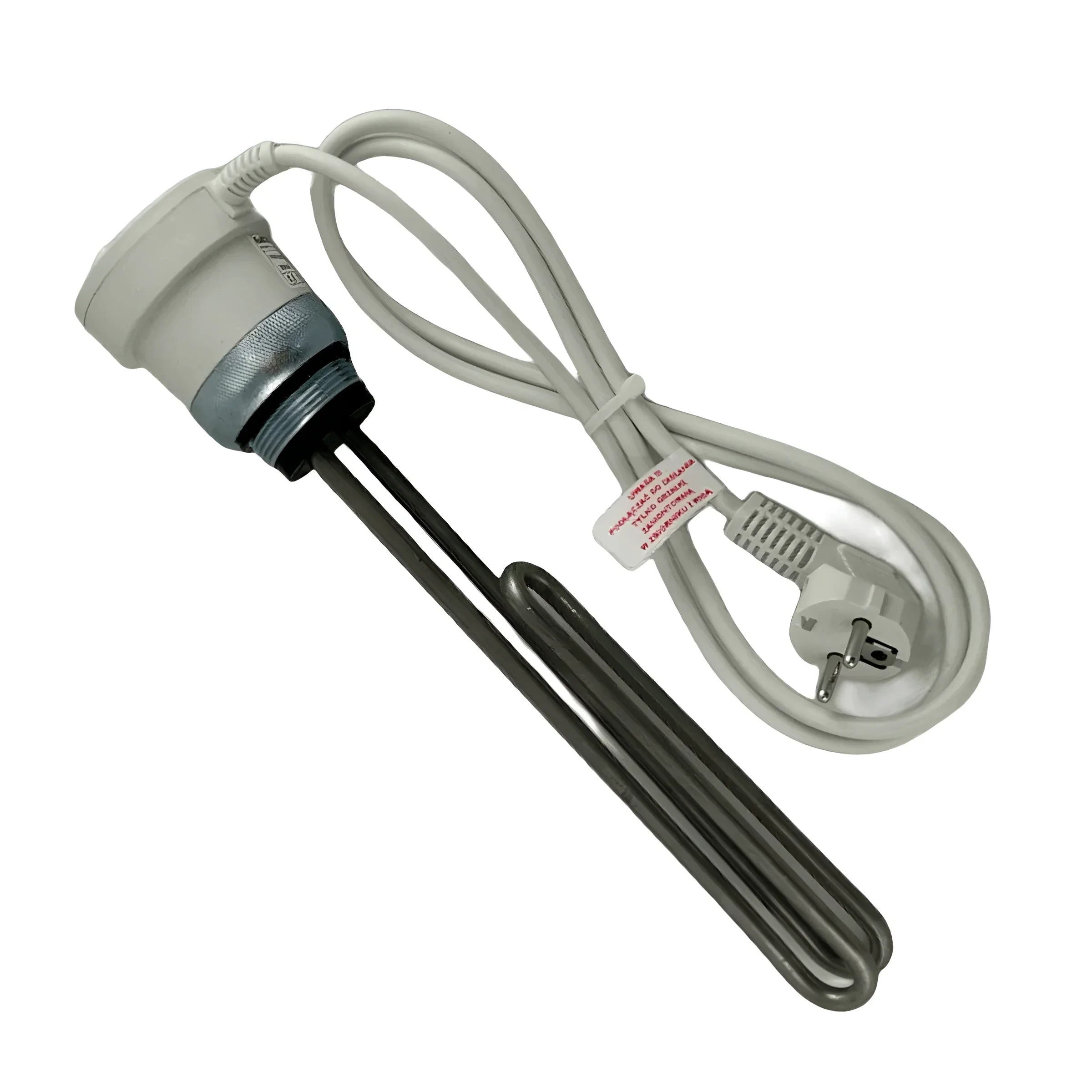

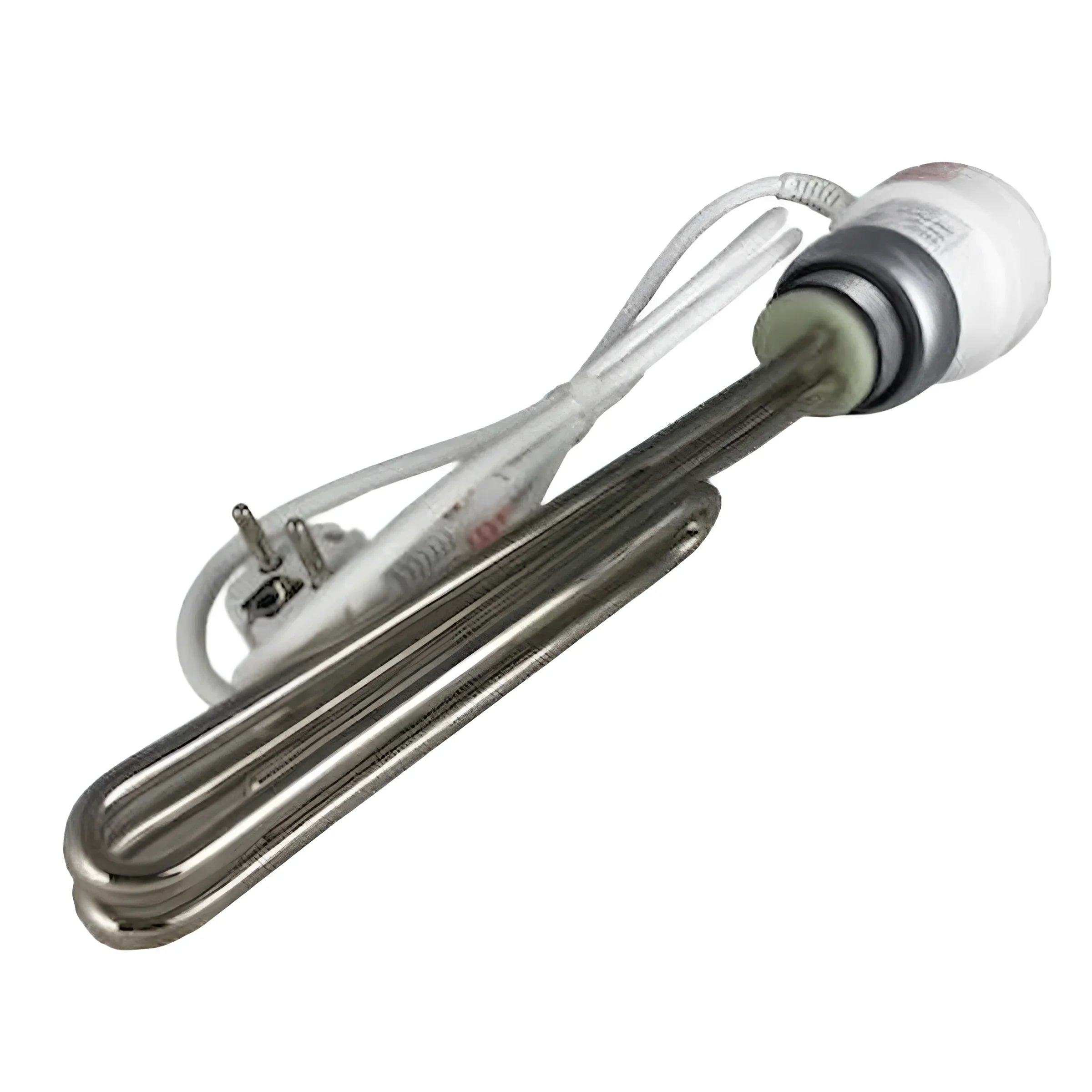

Riscaldatore elettrico da 1,5 kW per un supporto affidabile
L'elemento riscaldante elettrico da 1,5 kW in acciaio inox di alta qualità consente una regolazione precisa della temperatura tra 5 °C e 75 °C grazie al termostato integrato. Un'isteresi di inserimento di 7–10 °C garantisce valori di temperatura stabili e riduce al minimo i cicli di commutazione.
Grazie alla funzione antigelo e al limitatore di temperatura di sicurezza a 93 °C, l'elemento riscaldante può essere utilizzato in sicurezza anche nelle giornate fredde. La lunghezza di installazione compatta di 300 mm, il grado di protezione IPX4 e una pressione di esercizio fino a 10 bar lo rendono il complemento ideale per accumuli di acqua calda sanitaria e impianti solari fotovoltaici.
Dati tecnici
Dati tecnici accumulo acqua calda sanitaria da 100 litri
- Volume: 100 litri
- Superficie scambiatore di calore: 1,2 m²
- Contenuto scambiatore di calore: 5,27 litri
- Attacco mandata e ritorno riscaldamento: 3/4" AG
- Attacco mandata e ritorno acqua sanitaria: 3/4" AG
- Attacco ricircolo: 3/4" AG
- Attacco anodo di magnesio: 1 1/4" IG
- Attacco per riscaldamento elettrico: 1 1/2" IG
- Isolamento termico: schiuma di poliuretano (PUR)
- Temperatura massima di esercizio accumulo 95 °C
- Pressione massima di esercizio accumulo / scambiatore di calore: 6 bar
- Temperatura massima di esercizio scambiatore di calore 100 °C
- Perdita: 28 Watt
- Dimensioni con isolamento (diametro x H): 625 x 770 mm
- Peso (a vuoto): 64 kg
Dati tecnici della resistenza a colpo d'occhio
- Potenza termica: 1,5 kW
- Intervallo di temperatura: 5-75°C
- Isteresi di accensione: 7-10°C
- Lunghezza di installazione: 300 mm
- Lunghezza non riscaldata: 70 mm
- Limitatore di temperatura di sicurezza: 93°C
- Attacco: 1 ½" AG
- Pressione di esercizio max: 10 bar
- Grado di protezione: IPX4
- Materiale della serpentina di riscaldamento: Alloy 825
- Materiale dell'alloggiamento: plastica, bianco
- Alimentazione: 230V/16A, monofase
- Cavo di collegamento: 1,5 metri con spina Schuko
Dati tecnici del modulo
- Efficienza del modulo: 21,8 %
- Numero di celle: 144
- Tipo di celle: monocristallino
- Tecnologia: bifacciale
- Lunghezza cavo: 1.100 mm (+) / 1.100 mm (-)
- Sistema di connessione: MC4-EVO2
- Colore telaio: nero
- Altezza telaio: 30 mm
- Larghezza modulo: 1.134 mm
- Lunghezza modulo: 1.762 mm
- Peso: 21,8 kg
- Carico di pressione lato anteriore: 5.400 Pa
- Carico di pressione lato posteriore: 4.000 Pa
- Tolleranza di potenza (positiva): 0 - 5 Wp

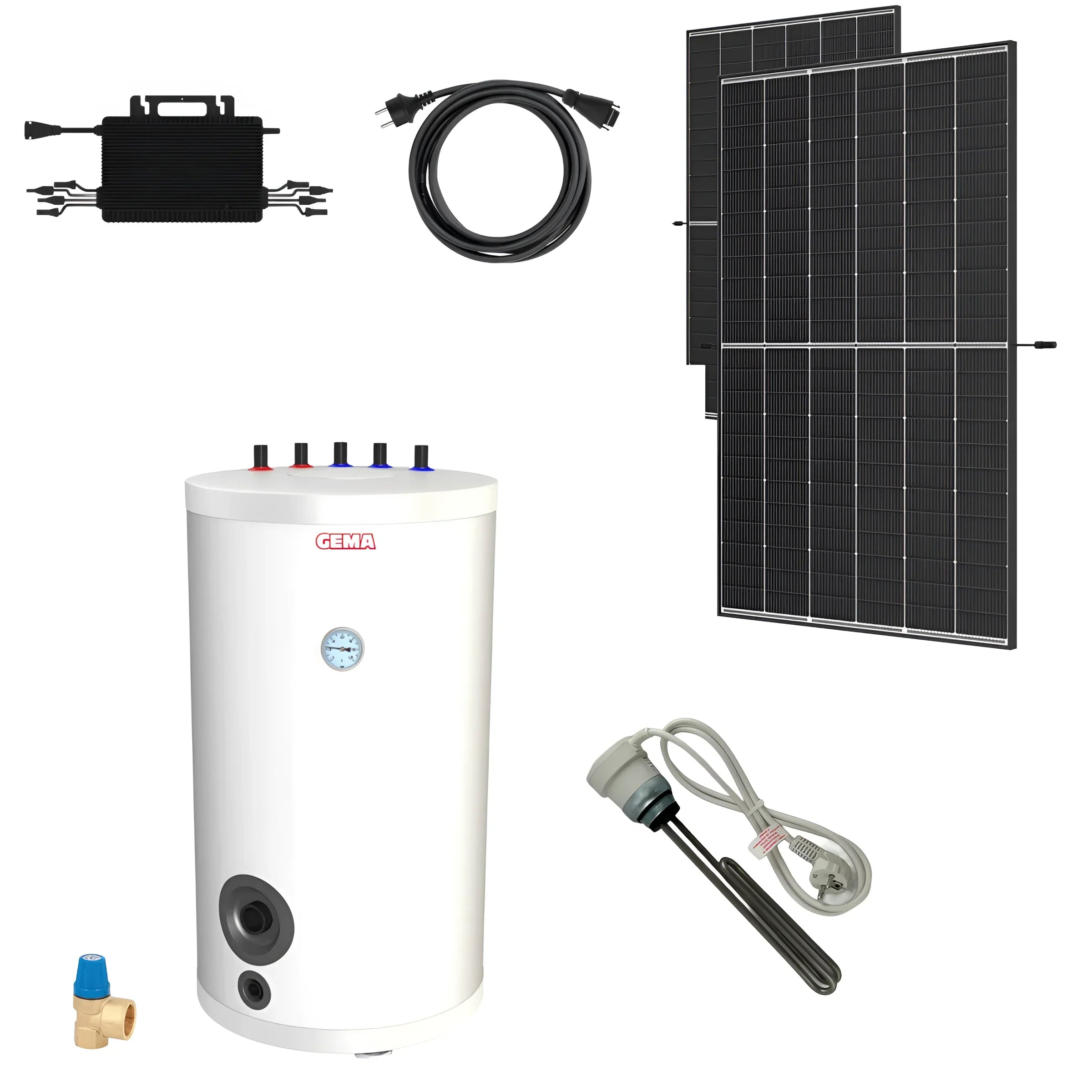

Contenuto della fornitura
- 1 x Serbatoio acqua calda sanitaria 100 litri
- 1 x resistenza elettrica 1,5 kW
- 4 x pannelli fotovoltaici 435 Wp bifacciali con cornice nera

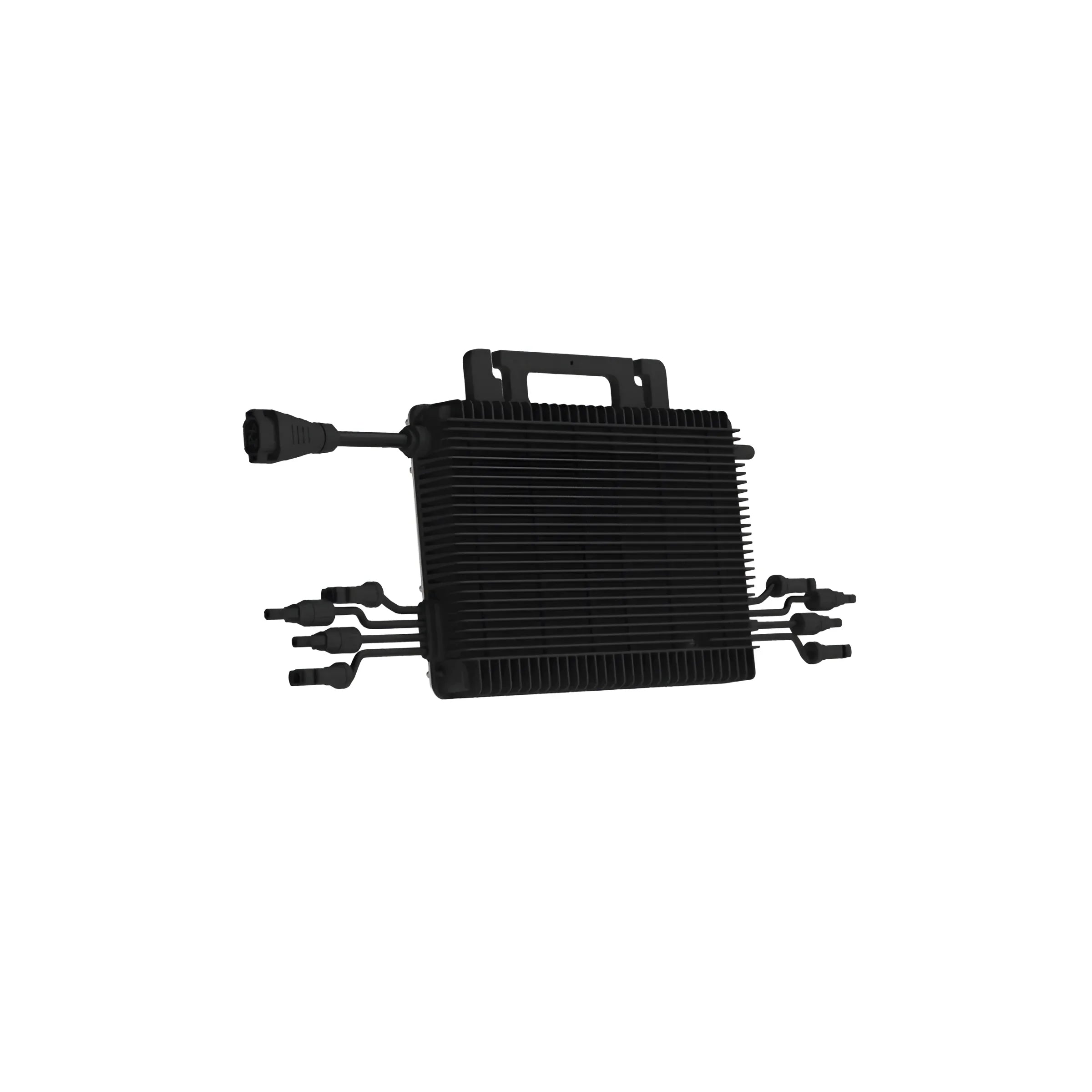

- 1 x inverter Hoymiles 1600 W

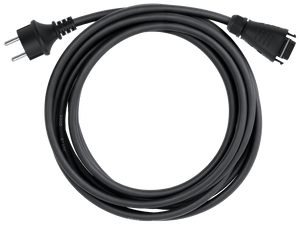

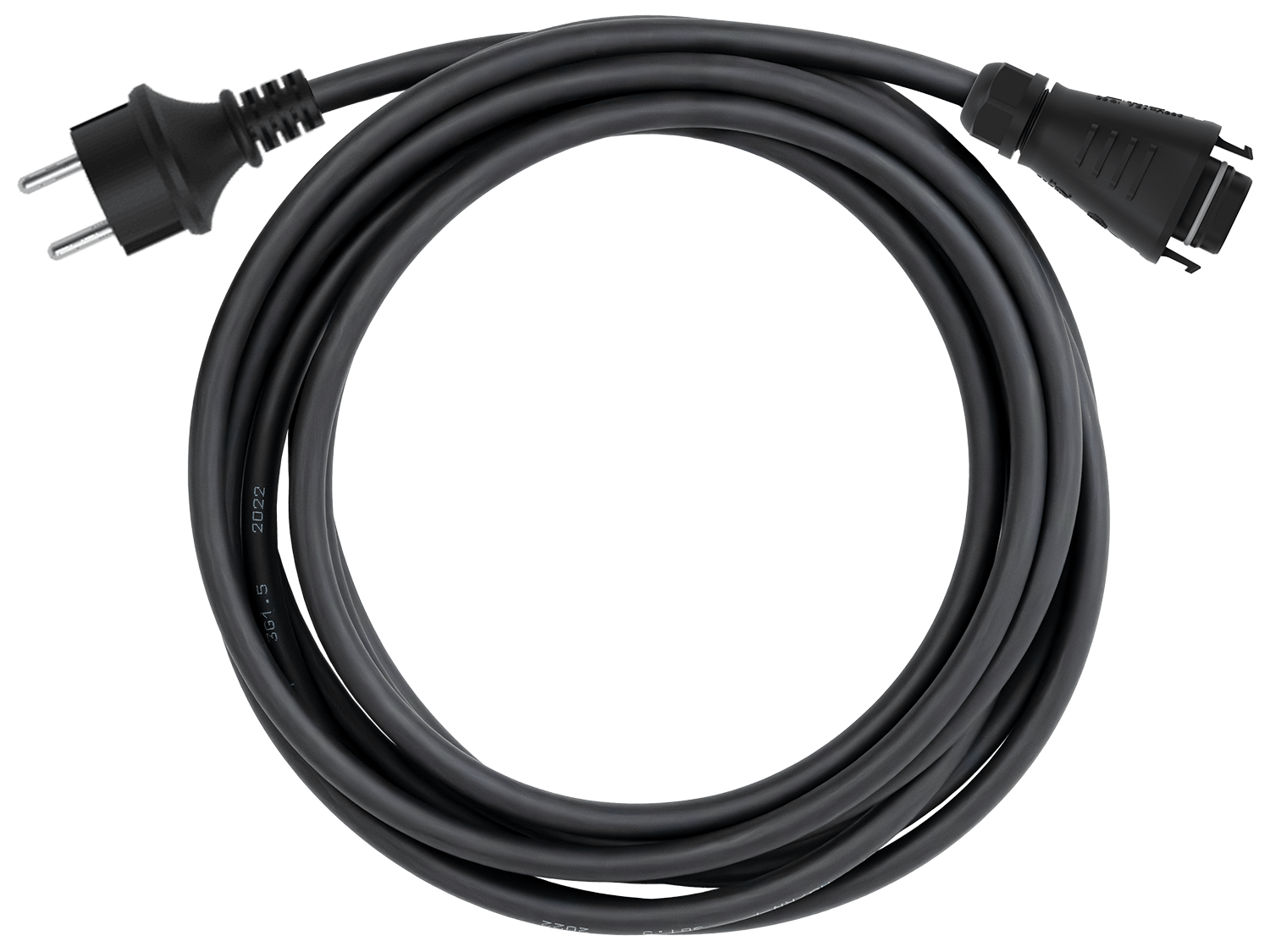

- 1 x cavo di collegamento fotovoltaico 10 m
- 1 x chiavetta WiFi DTU
