Sunex Heizkreisverteiler – Distribuzione efficiente del calore per il tuo impianto di riscaldamento
Panoramica del prodotto

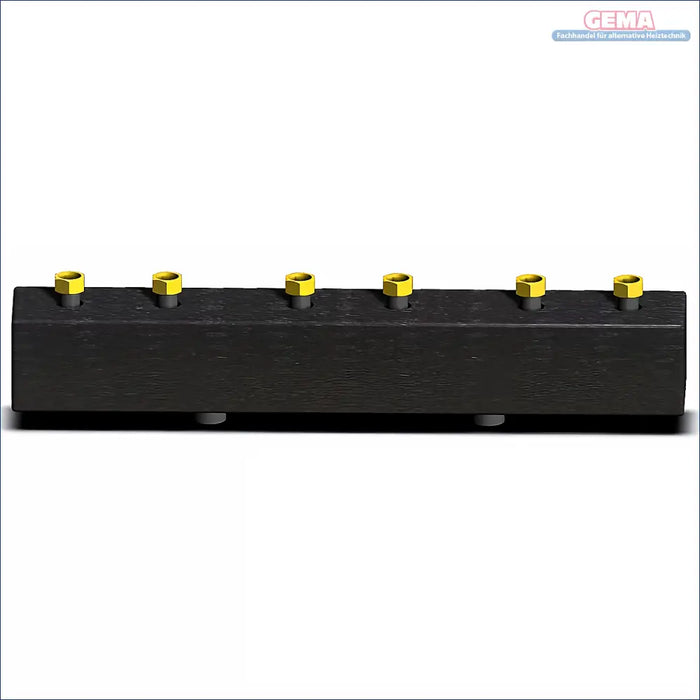

Il collettore di distribuzione Sunex è progettato specificamente per impianti di riscaldamento centralizzato con radiatori, riscaldamento a pavimento e sistemi misti. Consente una distribuzione affidabile dell'acqua di riscaldamento su due o tre circuiti indipendenti, offrendo così opzioni di utilizzo flessibili in edifici residenziali e commerciali.
Disponibile nelle versioni a 2 circuiti DN20, 2 circuiti DN25, 3 circuiti DN20 e 3 circuiti DN25, nonché nella versione con filettatura esterna (AG) per semplici opzioni di collegamento. La struttura robusta e l'isolamento in EPP di alta qualità garantiscono prestazioni durature e perdite di calore minime.
Campi di applicazione
Ideale per nuove costruzioni e ristrutturazioni: che si tratti di riscaldamento a pavimento o radiatori, il collettore si adatta al tuo sistema e ottimizza la distribuzione del calore. Nei sistemi misti con diverse temperature di mandata, si distingue per la regolazione precisa.
Anche in edifici commerciali come uffici, studi medici e officine, il collettore di distribuzione Sunex garantisce un comfort uniforme. Grazie alla varietà di versioni, può essere adattato a requisiti di prestazione individuali.
Costruzione e materiali
Il corpo principale del collettore è realizzato in acciaio di alta qualità, che funziona in modo affidabile anche a temperature e pressioni elevate. I dadi sono in ottone e garantiscono una connessione resistente alla corrosione.
Un isolamento in EPP di 30 mm di spessore riduce le perdite di calore e migliora l'efficienza dell'impianto. Il fissaggio M8 consente un montaggio a parete semplice e sicuro, senza staffe aggiuntive.
Tecnica
Temperatura massima di esercizio: 110 °C | Pressione massima di esercizio: 6 bar. La potenza varia da 29 kW (ΔT=20 K, 2 circuiti DN20) a 54 kW (ΔT=20 K, 2/3 circuiti DN25).
Portate massime: 1,2 m³/h per DN20 e 2,3 m³/h per DN25. Le dimensioni variano a seconda della versione tra 193/137/552 mm e 193/140/862 mm (H/T/B), il peso tra 5,7 e 8,9 kg.
Montaggio e collegamento
Grazie alla chiara marcatura sul lato caldaia e sul lato circuito di riscaldamento, i collegamenti vengono eseguiti rapidamente e senza errori. Il lato caldaia è disponibile con AG 1" o AG 5/4", il lato circuito di riscaldamento opzionalmente con IG 1", IG 6/4" o AG 1".
I componenti di fissaggio inclusi consentono un'installazione a parete semplice. Il facile accesso a tutti i collegamenti facilita le operazioni di manutenzione e pulizia.
Vantaggi in sintesi
Il collettore di distribuzione per circuiti di riscaldamento Sunex combina una robusta struttura in acciaio, dadi in ottone resistenti alla corrosione e un efficace isolamento in EPP. Convince per l'elevata efficienza, la semplice installazione e le flessibili varianti di collegamento.
Perfettamente abbinato ai moderni sistemi di riscaldamento, offre una distribuzione affidabile del calore, riduce le perdite di energia e aumenta il comfort abitativo in ogni edificio.
Dati tecnici
DN20 2 circuiti
- Materiale del collettore: acciaio
- Dado: ottone
- Isolamento: EPP spesso 30 mm
- Fissaggio: M8
- Dimensioni (AxPxL): 193 x 137 x 552 mm
- Peso: 5,76 kg
- Temperatura massima di esercizio: 110 °C
- Pressione massima di esercizio: 6 bar
- Potenza massima: 29 kW
- Portata max: 1,2 m³/h
- Attacco lato caldaia: 1" AG
- Attacco lato circuito di riscaldamento: 1" IG
DN20 3 circuiti
- Materiale del collettore: acciaio
- Dado: ottone
- Isolamento: EPP spesso 30 mm
- Fissaggio: M8
- Dimensioni (A x P x L): 193 x 140 x 862 mm
- Peso: 8,44 kg
- Temperatura massima di esercizio: 110 °C
- Pressione massima di esercizio: 6 bar
- Potenza massima: 54 kW
- Portata massima: 2,3 m/h
- Attacco lato caldaia: 5/4" AG
- Attacco lato circuito di riscaldamento: 1" IG
DN25 2 circuiti
- Materiale del collettore: acciaio
- Dado: ottone
- Isolamento: EPP spesso 30 mm
- Fissaggio: M8
- Dimensioni (A x P x L): 193 x 137 x 552 mm
- Peso: 6,05 kg
- Temperatura massima di esercizio: 110 °C
- Pressione massima di esercizio: 6 bar
- Potenza massima: 54 kW
- Portata massima: 2,3 m/h
- Attacco lato caldaia: 5/4" AG
- Attacco lato circuito di riscaldamento: 6/4" IG
DN25 3 circuiti
- Materiale del collettore: acciaio
- Dado: ottone
- Isolamento: EPP spesso 30 mm
- Fissaggio: M8
- Dimensioni (AxPxL): 193 x 140 x 862 mm
- Peso: 8,49 kg
- Temperatura di esercizio max: 110 °C
- Pressione di esercizio max: 6 bar
- Potenza max: 54 kW
- Portata max: 2,3 m/h
- Attacco lato caldaia: 5/4" AG
- Attacco lato circuito di riscaldamento: 6/4" IG
DN20 AG 2 circuiti
- Materiale del collettore: acciaio
- Isolamento: EPP spesso 30 mm
- Fissaggio: M8
- Dimensioni (A x P x L): 170 x 140 x 552 mm
- Peso: 5,7 kg
- Temperatura massima di esercizio: 110 °C
- Pressione massima di esercizio: 6 bar
- Potenza max: 29 kW
- Portata max: 1,2 m³/h
- Attacco lato caldaia: 1" AG
- Attacco lato circuito di riscaldamento: 1" IG
DN20 AG 3 circuiti
- Materiale del collettore: acciaio
- Isolamento: EPP 30 mm di spessore
- Fissaggio: M8
- Dimensioni (A x P x L): 170 x 140 x 862 mm
- Peso: 8,9 kg
- temperatura massima di esercizio: 110 °C
- pressione massima di esercizio: 6 bar
- potenza massima: 54 kW
- portata massima: 2,3 m³/h
- attacco lato caldaia: 5/4" AG
- attacco lato circuito di riscaldamento: 1" IG
Contenuto della fornitura
- Collettore di distribuzione del circuito di riscaldamento a scelta
- Istruzioni di montaggio e uso
