Panoramica del prodotto e campo di applicazione
Il Sunex FISH S2 150 X è un accumulatore solare per acqua calda sanitaria di tipo verticale con una capacità nominale di 150 litri, progettato per il riscaldamento e l'accumulo di acqua calda sanitaria. Due scambiatori di calore a tubi lisci indipendenti tra loro consentono il collegamento idraulico di due fonti di calore, ad esempio un impianto solare termico e una caldaia o un altro generatore di calore adatto.
Grazie alla sua altezza compatta di 1.077 mm, l'accumulatore è particolarmente adatto per impianti in cui devono essere integrati due generatori di calore, ma lo spazio nel locale tecnico o in centrale termica è limitato.
Tecnica e dotazione

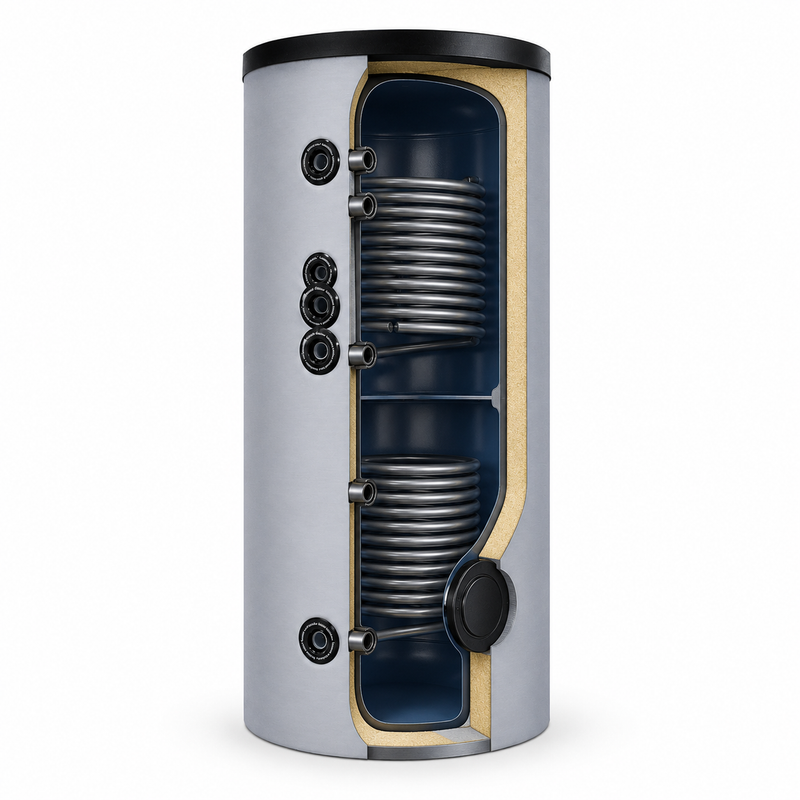

Il serbatoio dell'accumulatore è realizzato in acciaio smaltato S235JR. La superficie interna a contatto con l'acqua potabile è protetta dalla corrosione grazie a un rivestimento in smalto di alta qualità e a due anodi di magnesio. Lo scambiatore di calore inferiore ha una superficie di scambio di 0,78 m², mentre lo scambiatore di calore superiore ha una superficie di 0,47 m².

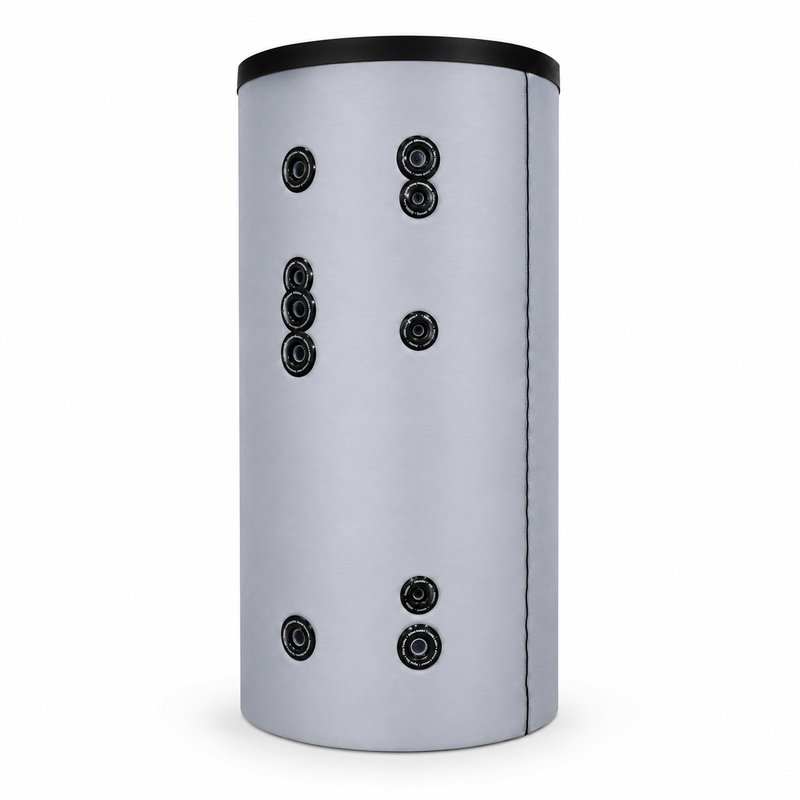

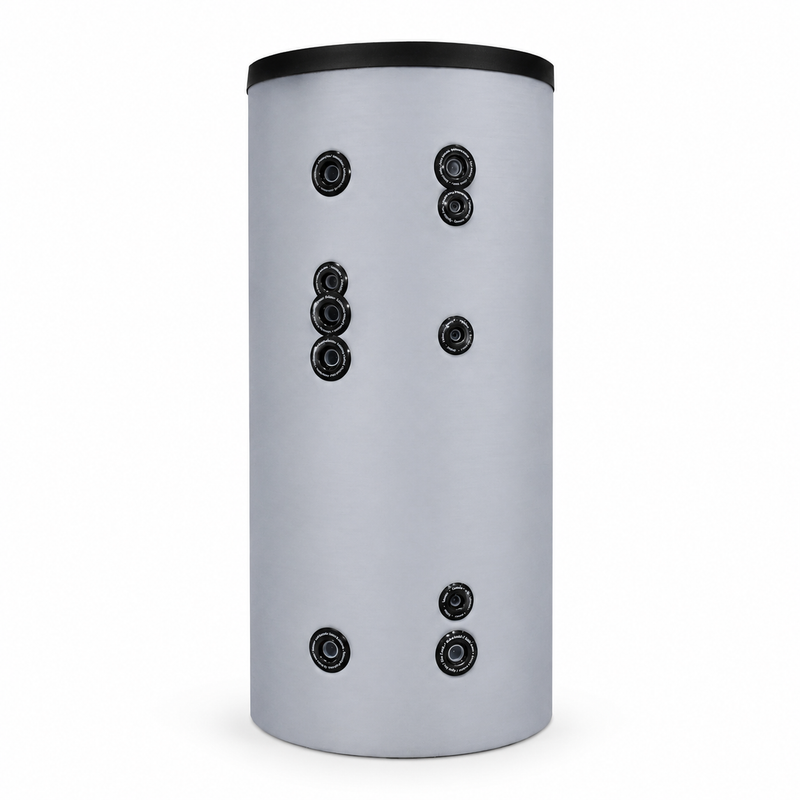

La dotazione comprende un'apertura di ispezione, un attacco per il circuito di ricircolo, diversi pozzetti portasonda per sonde di temperatura, un attacco per termometro e attacchi per il successivo montaggio a regola d'arte di una resistenza elettrica adatta. L'isolamento integrato in schiuma rigida di poliuretano da 50 mm riduce le dispersioni termiche. L'accumulatore raggiunge la classe di efficienza energetica B con una dispersione termica in stand-by di 44 W.
Vantaggi nella vita quotidiana
I due scambiatori di calore separati creano una base flessibile per impianti di acqua calda bivalenti. Il calore solare può essere ad esempio integrato tramite lo scambiatore di calore inferiore, mentre lo scambiatore di calore superiore provvede al riscaldamento supplementare tramite un altro generatore di calore.

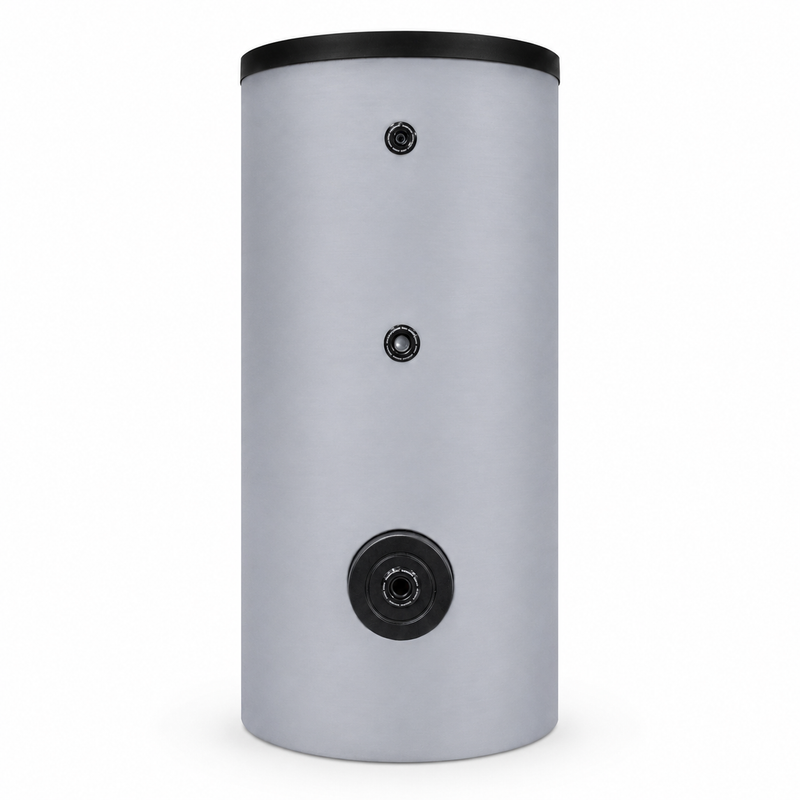

L'apertura di ispezione facilita i lavori di manutenzione e pulizia all'interno dell'accumulatore. L'attacco per il circuito di ricircolo e le diverse posizioni per le sonde supportano l'adattamento a diversi concetti di impianto e di regolazione.
Integrazione di sistema e compatibilità
Il Sunex FISH S2 150 X può essere integrato in impianti chiusi di acqua calda sanitaria con solare termico, caldaia, riscaldamento a legna o un'altra fonte di calore progettata a regola d'arte. È tecnicamente possibile anche il collegamento di una pompa di calore, purché la superficie dello scambiatore di calore, la potenza, la portata volumetrica e la temperatura dell'acqua calda richiesta siano adatti al rispettivo impianto.
Per il riscaldamento elettrico supplementare sono disponibili attacchi da 1 1/2 pollici. La resistenza elettrica, il gruppo di sicurezza, il vaso di espansione per acqua potabile, la regolazione e gli altri componenti dell'impianto devono essere selezionati in base all'oggetto.
Dati tecnici in sintesi
| Tipo di accumulo |
Accumulo di acqua calda con due scambiatori di calore |
| Contenuto nominale |
150 litri |
| Adatto ad acqua potabile |
Sì |
| Numero di scambiatori di calore |
2 |
| Materiale del serbatoio di accumulo |
Acciaio S235JR, smaltato |
| Isolamento |
50 mm schiuma rigida PUR |
| Temperatura massima di accumulo |
95 °C |
| Pressione massima di esercizio dell'accumulo |
10 bar |
| Dimensioni |
Altezza 1.077 mm, diametro 607 mm |
| Peso a vuoto |
66 kg |
Montaggio
Il serbatoio deve essere installato esclusivamente in posizione verticale su una superficie piana, portante e permanentemente asciutta. Il locale di installazione deve essere al riparo dal gelo e offrire spazio sufficiente per i collegamenti, la manutenzione e gli interventi sull'anodo.
Il montaggio, il collegamento idraulico e la messa in servizio possono essere eseguiti solo da personale specializzato adeguatamente qualificato. Sul lato acqua potabile devono essere previsti, tra l'altro, una valvola di sicurezza con pressione di intervento di 6 bar, un vaso di espansione per acqua potabile idoneo e, se necessario, un riduttore di pressione.
Note
Il serbatoio deve essere completamente riempito d'acqua e sfiatato prima di mettere in funzione gli scambiatori di calore o un'eventuale resistenza elettrica opzionale. Tra la valvola di sicurezza e l'ingresso dell'acqua fredda non deve essere installata alcuna valvola di intercettazione.
Gli anodi di magnesio, la valvola di sicurezza e la tenuta dell'impianto devono essere controllati regolarmente. Il dimensionamento concreto, l'integrazione idraulica e la regolazione della temperatura dipendono dall'impianto collegato e non sostituiscono una progettazione specialistica.
Contenuto della fornitura

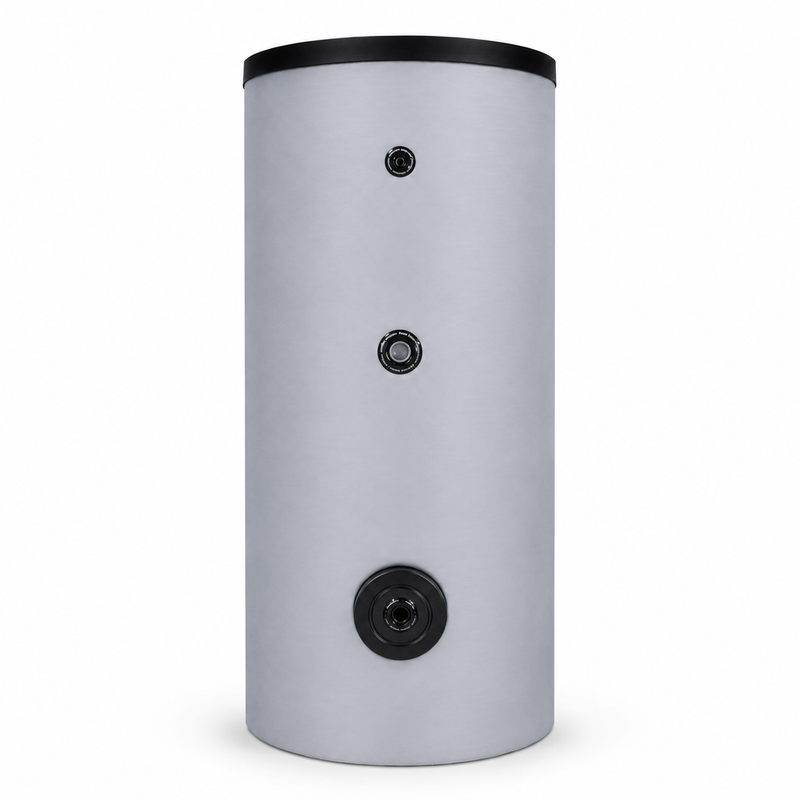

- Serbatoio solare per acqua calda sanitaria Sunex FISH S2 150 X con isolamento in PUR integrato fisso e rivestimento esterno grigio
