Distributore di circuiti di riscaldamento con un gruppo di pompe e emozione a tre vie

Distributore del circuito di riscaldamento con gruppo pompa e miscelatore a tre vie

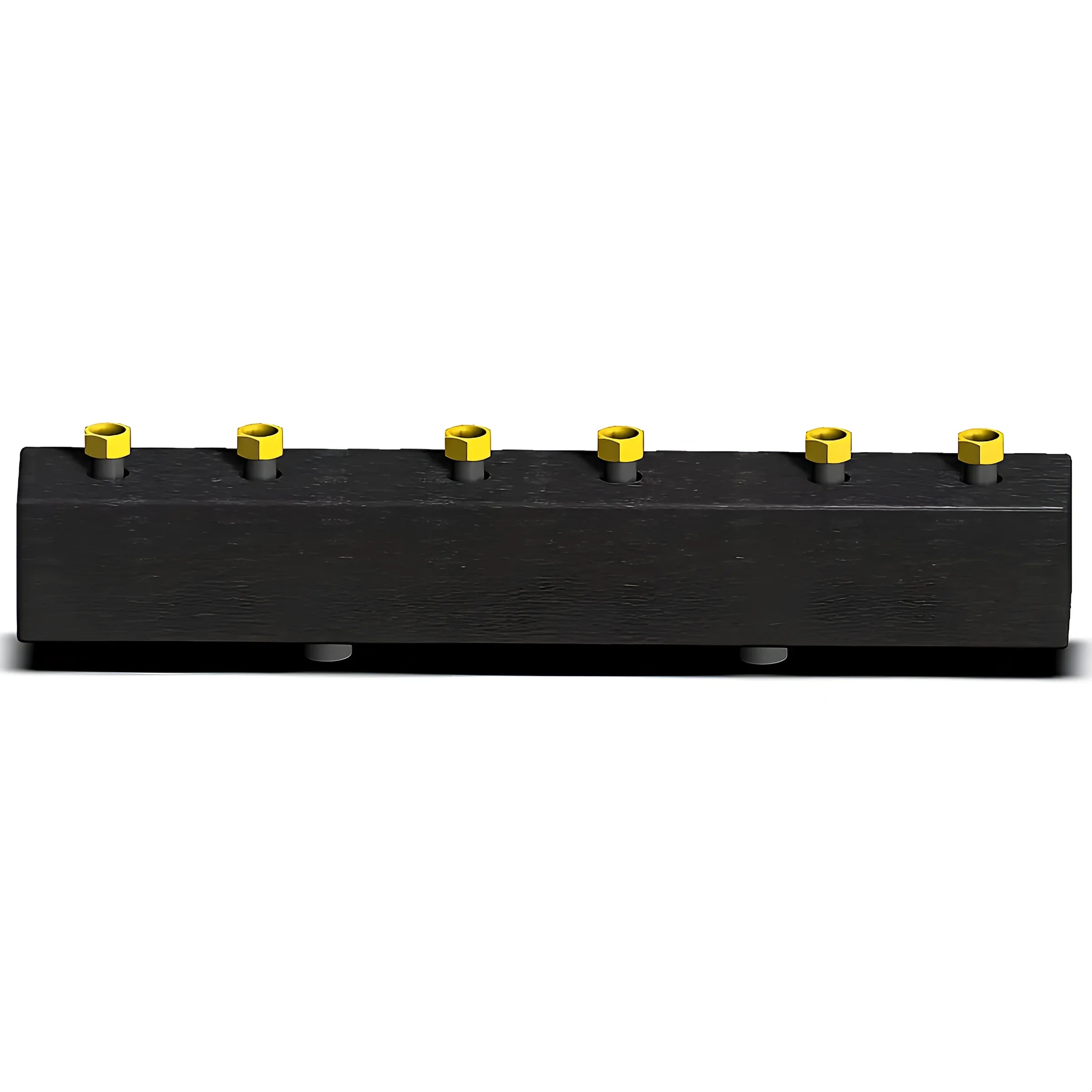

Panoramica dei prodotti distributori di circuiti di riscaldamento

Il collettore di riscaldamento Sunex di alta qualità combina una robusta struttura in acciaio con dadi in ottone resistenti alla corrosione e un isolamento in EPP di 30 mm di spessore. È disponibile nelle versioni DN20 e DN25 per 2 o 3 circuiti di riscaldamento e offre opzioni di collegamento flessibili con filettatura esterna o interna.

Grazie alla struttura compatta e alla chiara etichettatura dei lati caldaia e circuito di riscaldamento, l'installazione è semplice e senza errori: ideale sia per edifici nuovi che per ristrutturazioni.

Aree di applicazione

Che si tratti di riscaldamento a pavimento, radiatori o impianti misti: il collettore per circuito di riscaldamento ottimizza la distribuzione del calore in edifici residenziali, commerciali, uffici o officine. Una regolazione precisa garantisce un elevato livello di comfort, soprattutto in impianti con diverse temperature di mandata.

Costruzione e materiali

Il corpo del collettore in acciaio di alta qualità offre un supporto affidabile anche ad alte temperature e pressioni. I dadi in ottone garantiscono una connessione durevole e resistente alla corrosione. L'isolamento in EPP riduce al minimo la dispersione di calore e aumenta l'efficienza del sistema.

Gli elementi di fissaggio M8 consentono un montaggio a parete sicuro senza staffe aggiuntive, mantenendo tutti i collegamenti facilmente accessibili.

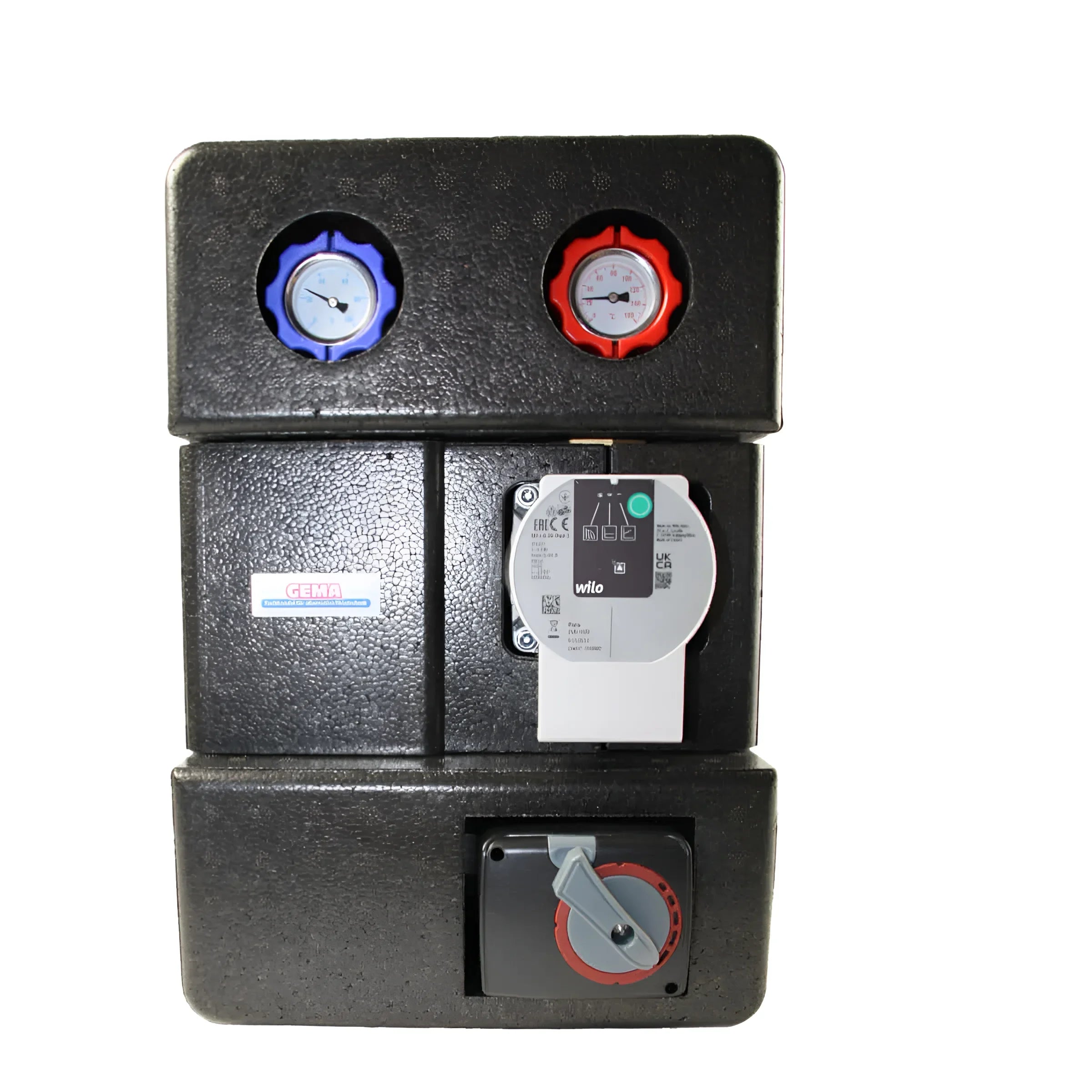

Panoramica del prodotto gruppo pompa

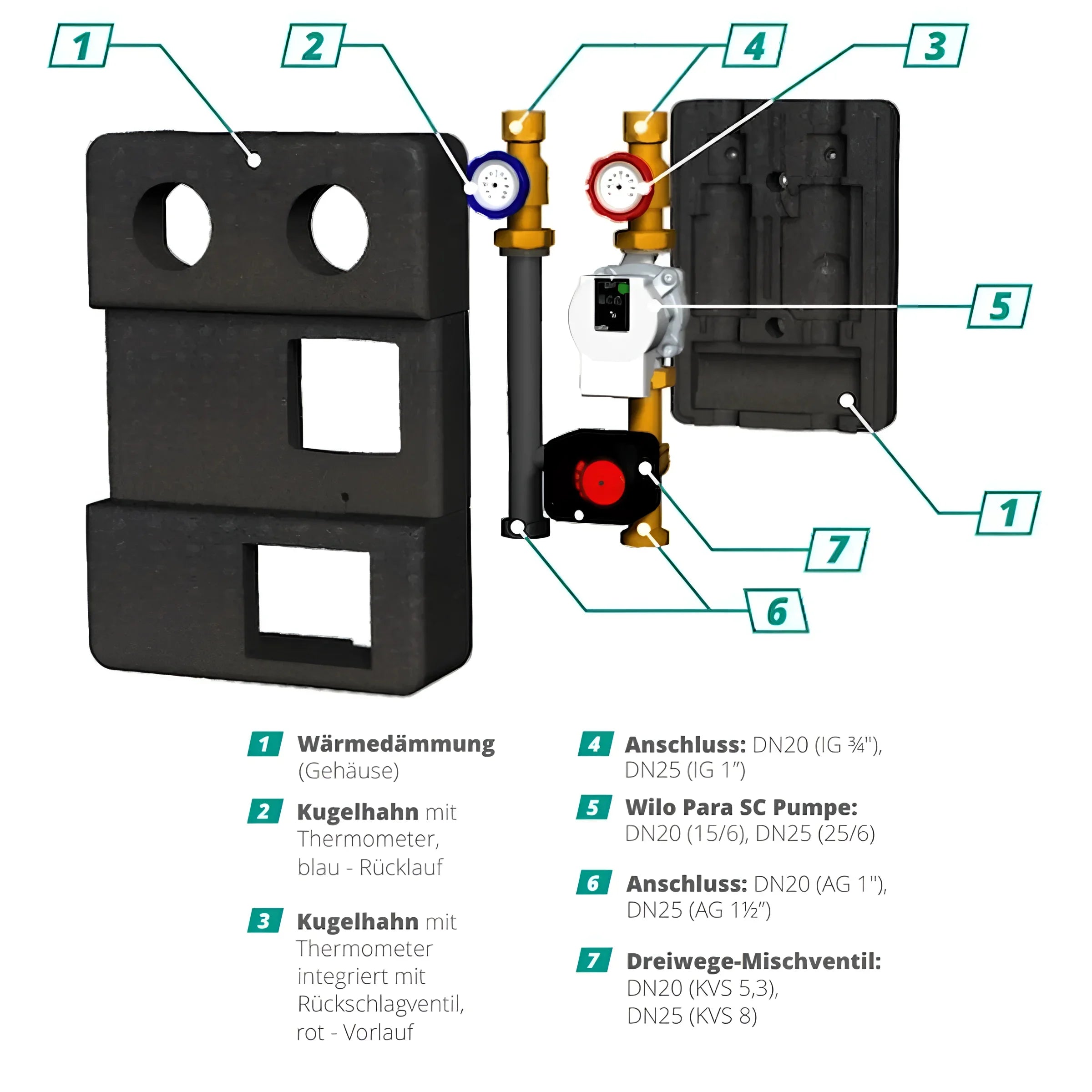

Il gruppo pompa GPO-Sunex DN 25 combina una pompa ad alta efficienza Wilo Yonos Para 25/6 con una valvola miscelatrice a tre vie. Garantisce un controllo preciso della temperatura e una circolazione efficiente dei fluidi di riscaldamento e raffreddamento in un'ampia gamma di impianti.

Valvola miscelatrice a tre vie

L'innovativa valvola miscelatrice a tre vie controlla i flussi di riscaldamento e raffrescamento con precisione in base alle esigenze, garantendo una distribuzione uniforme della temperatura. Il potente servomotore garantisce un tempo di apertura della valvola di 124 secondi e una coppia di 8 Nm.

L'isolamento in EPDM di alta qualità e i componenti durevoli garantiscono un funzionamento affidabile per molti anni.

Pompa ad alta efficienza Wilo Yonos Para

La pompa Wilo Yonos Para 25/6 è caratterizzata da bassi consumi energetici, funzionamento silenzioso e funzioni automatiche intelligenti. Funziona con un assorbimento massimo di 0,44 A e un'efficienza energetica di 0,20.

Pressione massima dell'acqua: 6 bar, temperatura massima dell'acqua: 90 °C, portata: fino a 3 m³/h.

Installazione e possibili utilizzi

Grazie al design compatto e alle valvole di intercettazione a sfera preassemblate, l'integrazione in sistemi di riscaldamento, raffreddamento o riscaldamento di processo esistenti è semplice. I termometri nelle linee di mandata e ritorno forniscono letture precise della temperatura in ogni momento, mentre la valvola di ritegno sulla linea di mandata impedisce il riflusso indesiderato.

Ideale per nuove costruzioni e ammodernamenti in ambito privato, commerciale e industriale.

Dati tecnici

Dati tecnici distributore circuito riscaldamento

Versione: DN25, 2 circuiti
Dimensioni (AxPxL): 193 × 137 × 552 mm
Peso: 6,05 kg
Temperatura massima di esercizio: 110 °C
Pressione massima di esercizio: 6 bar
Potenza massima: 54 kW
Portata massima: 2,3 m³/h
Collegamento lato caldaia: 5/4" AG
Collegamento lato circuito riscaldamento: 6/4" IG

Versione: DN25, 3 circuiti
Dimensioni (AxPxL): 193 × 140 × 862 mm
Peso: 8,49 kg
Valori di prestazioni e pressione come per un sistema a 2 circuiti.

Dati tecnici gruppo pompa

Pompa: Wilo Yonos Para 25/6 SC
Potenza: 3–43 W
Passo: 125 mm
Valvola KVS: 12 m³/h
Collegamenti sopra: 2 × 1" IG
Collegamenti sottostanti: 2 × 1½" AG
Altezza/Larghezza/Profondità: 390 × 275 × 140 mm

Valvola miscelatrice a tre vie
Servomotore: 8 Nm, tempo di apertura valvola: 124 s
Isolamento: EPDM
Valvola a sfera blu con termometro (ritorno), valvola a sfera rossa con valvola di ritegno integrata (mandata)

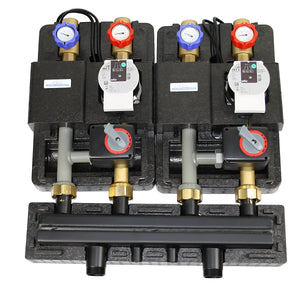

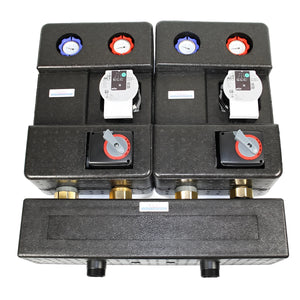

Contenuto della confezione

• Collettore per circuito di riscaldamento DN25 a scelta
• 2 gruppi pompa GEMA con miscelatore a tre vie
