Strati - Memoria tampone con 1 scambiatore di calore

Accumulo tampone stratificato SPSR: soluzione di accumulo efficiente per sistemi di riscaldamento, solari e a combustibile solido

Panoramica del prodotto

L'accumulo a stratificazione SPSR è un serbatoio di accumulo per acqua calda sanitaria robusto, ideale per impianti di riscaldamento, impianti solari termici e centrali termoelettriche combinate. Combina un design robusto con tecnologia a stratificazione integrata e uno scambiatore di calore a tubi lisci saldato in modo permanente, garantendo così un'elevata efficienza del sistema e una stratificazione affidabile del flusso di ritorno.

Costruzione e materiali

Il serbatoio e lo scambiatore di calore a tubi nudi sono realizzati in acciaio S235JRG2 di alta qualità, conforme alle norme DIN 4753 ed EN 12897. L'interno è grezzo e il rivestimento esterno è trattato con primer. Il serbatoio di accumulo è saldamente appoggiato su un anello di base. Il serbatoio è progettato per una pressione di esercizio massima di 5 bar e dispone di due attacchi per cartucce di riscaldamento elettriche.

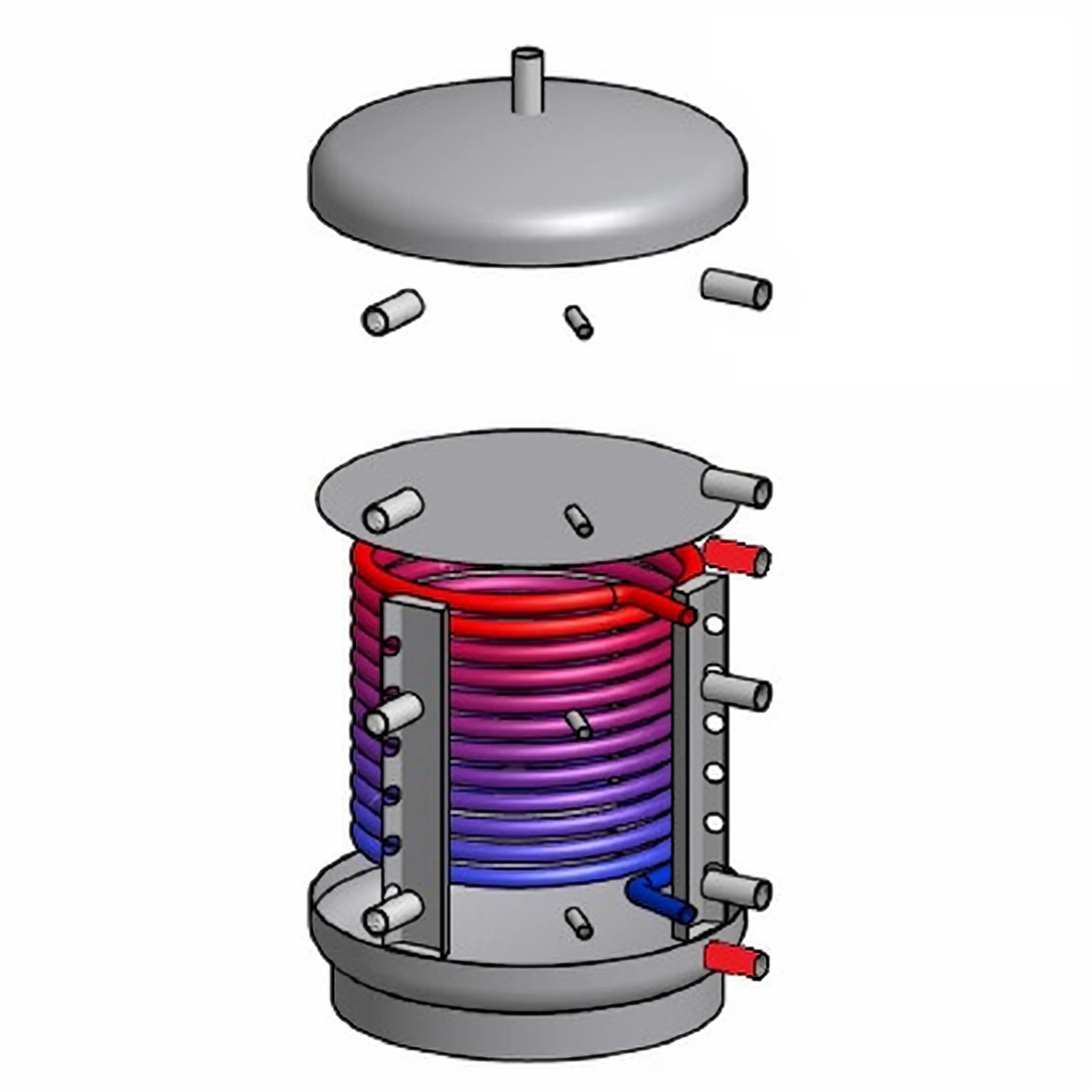

Tecnologia a strati e scambiatori di calore

Per una stratificazione ottimizzata, i canali di stratificazione sono integrati nell'accumulo e una piastra di stratificazione è saldata. Questi componenti riducono la miscelazione e migliorano la stratificazione della temperatura, aumentando così la quantità di calore utilizzabile. Lo scambiatore di calore a tubi lisci saldato in modo permanente garantisce uno scambio termico efficiente per i circuiti solari e di riscaldamento.

Collegamenti e facilità di installazione

La disposizione dei raccordi a 90° facilita l'installazione e il collegamento di più serbatoi di accumulo. Ciò consente configurazioni di sistema compatte e un semplice accoppiamento del sistema. La disposizione dei raccordi e l'anello di base semplificano l'installazione e la successiva manutenzione.

Varianti di isolamento – EPS AirPor® grigio

L'isolamento in polistirene espanso grigio EPS AirPor® è disponibile negli spessori da 100 mm (classe di efficienza C) e 130 mm (classe di efficienza B). L'isolamento combina l'EPS con uno strato aggiuntivo di tessuto non tessuto e una miscela di nanoparticelle di grafite, che riducono significativamente la dispersione termica grazie a una maggiore riflessione del calore.

Grazie alla sua struttura leggera e perfettamente adattabile, l'isolamento è rapido da installare, meccanicamente robusto e riciclabile al 100%. Gli spessori complessivi dell'isolamento, così come l'isolamento aggiuntivo del pavimento e del tetto, garantiscono un notevole risparmio energetico durante il funzionamento.

Variante di isolamento: schiuma super rigida in PU

L'isolamento in schiuma PU super rigida da 150 mm di spessore (per serbatoi da 600 a 1000 l) combina eccellenti prestazioni isolanti con una guaina in PS RAL 9006 e una morsettiera per una facile installazione. Un velo di fibra di poliestere da 10 mm previene le perdite per convezione sulla parete del serbatoio, sul coperchio e sui manicotti.

Con una conduttività termica di circa 0,023 W/mK e una classe di efficienza A, questo isolamento offre le migliori prestazioni isolanti della gamma ed è anche riciclabile e delicato sulla pelle.

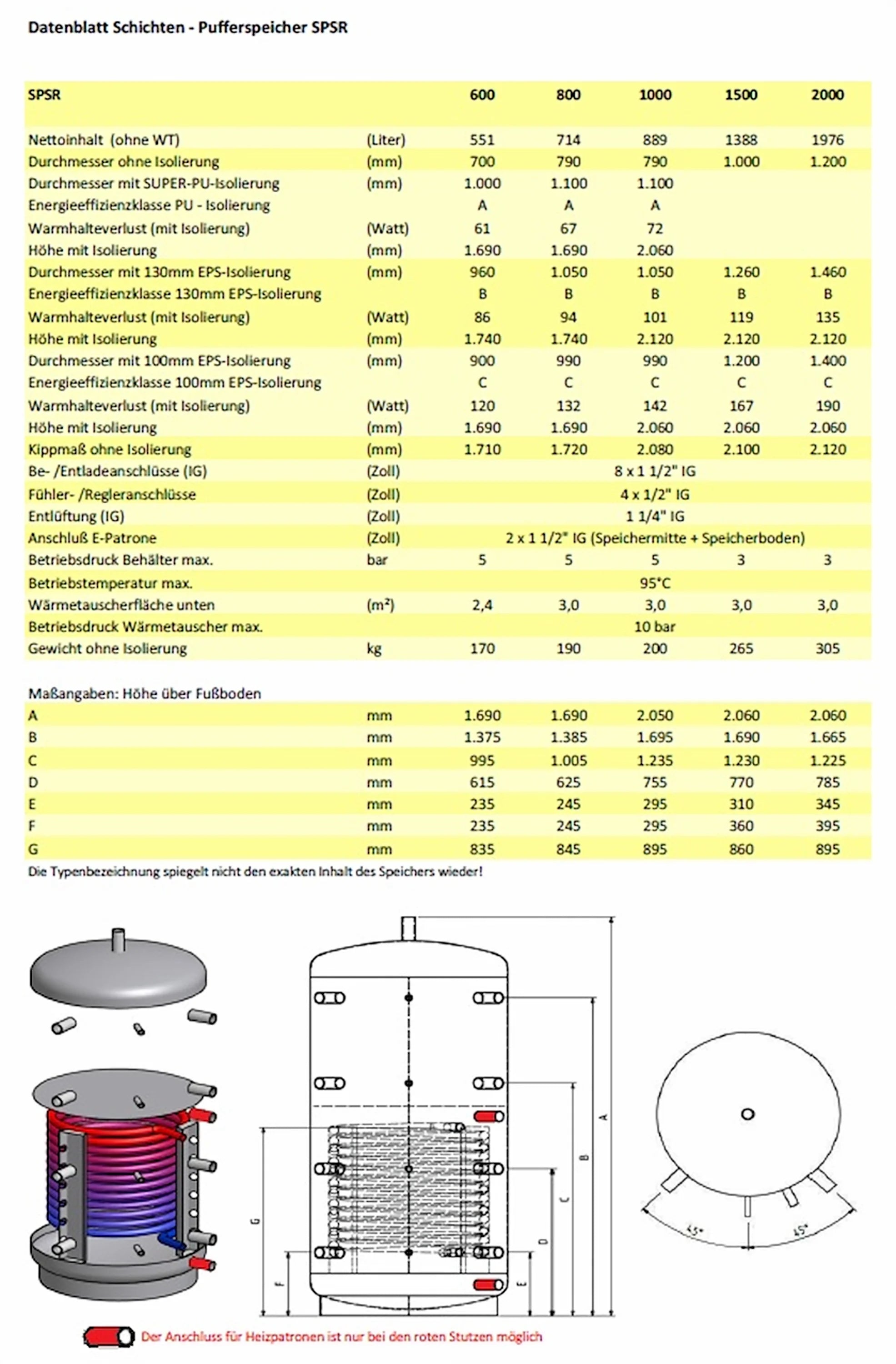

Dati tecnici e dotazione

L'SPSR è dotato di canali di stratificazione, una piastra di stratificazione e uno scambiatore di calore a tubi lisci installato in modo permanente. Altre caratteristiche includono un interno grezzo e un esterno primerizzato, due attacchi per cartucce di riscaldamento elettriche e una progettazione per una pressione di esercizio fino a 5 bar.

Vantaggi e campi di applicazione

La combinazione di una tecnologia di stratificazione mirata, di una struttura in acciaio di alta qualità e di un isolamento efficace aumenta l'efficienza degli impianti di riscaldamento e riduce le perdite di calore. I campi di applicazione includono impianti di riscaldamento, caldaie a combustibile solido, impianti solari e centrali termoelettriche combinate, nonché sistemi energetici combinati che si basano su un'affidabile stratificazione della temperatura.

Ambiente, sicurezza e standard

I materiali utilizzati sono ecocompatibili e in gran parte riciclabili.I materiali isolanti soddisfano i comuni requisiti di protezione antincendio (DIN 4102 B2) e i requisiti di conduttività termica secondo DIN EN 12667, il che significa che il serbatoio di stoccaggio soddisfa elevati standard di sicurezza ed ecologici.

Selezione, istruzioni di installazione e assistenza

Scegli la capacità di accumulo e la variante di isolamento più adatte alle tue esigenze di sistema; la disposizione standardizzata dei manicotti ne facilita l'integrazione. Per prestazioni ottimali, si raccomanda l'installazione professionale da parte di personale qualificato e la valutazione delle configurazioni di collegamento durante la pianificazione del sistema.

Contenuto della confezione

• Accumulatore stratificato con 1 scambiatore di calore a scelta
• compreso l'isolamento selezionato
• Assemblea & istruzioni per l'uso
