Panoramica del prodotto e ambito di impiego
La caldaia Defro Firewood Plus 24 kW è un generatore a tiraggio naturale ad alimentazione manuale per legna da ardere, progettata per essere utilizzata come generatore di calore centrale in impianti di riscaldamento ad acqua calda. Con una potenza nominale di 24 kW, la caldaia è adatta per sistemi di riscaldamento in cui una caldaia a legna con accumulatore inerziale viene correttamente integrata in un impianto di riscaldamento chiuso.
La caldaia è progettata per funzionare con legna da ardere naturale e combina una struttura robusta con una gestione regolata dell'aria di combustione. La scelta della potenza specifica deve sempre basarsi sul fabbisogno termico effettivo dell'edificio.
Tecnologia e dotazione

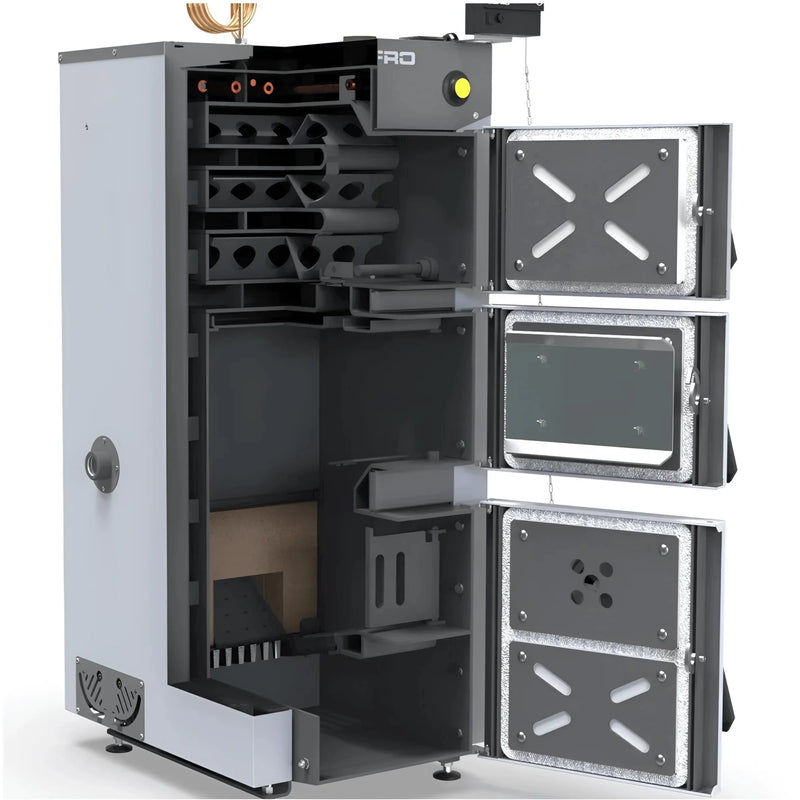

La Firewood Plus 24 funziona come caldaia a tiraggio naturale con focolare a caricamento manuale, griglia di combustione in ghisa, inserto in acciaio nella camera di combustione e condotto fumi a più tiri. Il trasferimento di calore avviene tramite uno scambiatore di calore in acciaio con canali di convezione verticali e orizzontali.
L'aria primaria viene introdotta attraverso la serranda dell'aria nella porta della cenere e regolata dal regolatore elettronico di tiraggio. L'aria secondaria entra nella zona di combustione attraverso prese d'aria laterali. La dotazione include, tra l'altro, un termometro analogico per caldaia, turboagitatori, uno scambiatore di calore di sicurezza e utensili per la pulizia.
Vantaggi nell'uso quotidiano

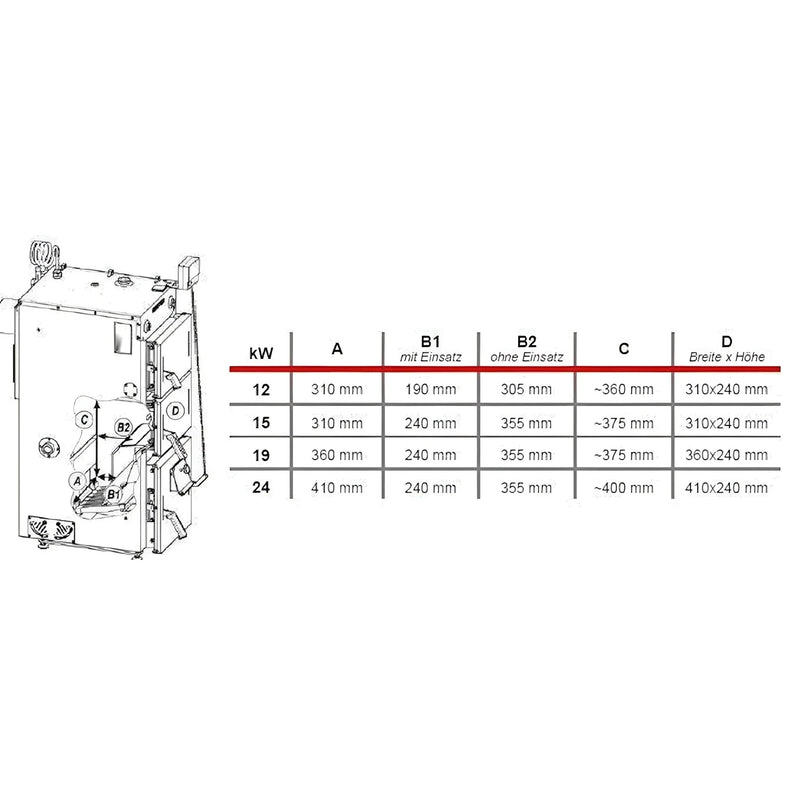

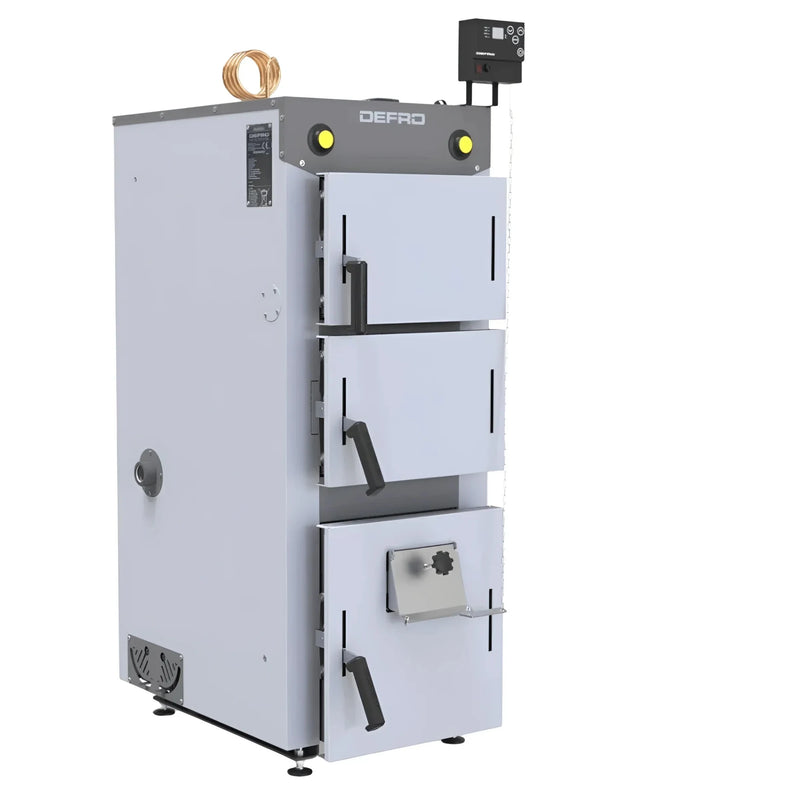

La disposizione separata della porta di carico, della porta di accensione e del vano cenere facilita l'accesso alla camera di combustione, al vano cenere e all'area dello scambiatore di calore. Per la pulizia e la manutenzione, le aree rilevanti della caldaia sono accessibili in modo che gli interventi di cura regolari possano essere eseguiti in modo comprensibile.
Finestre di controllo sui lati della caldaia consentono di osservare la fiamma senza dover aprire inutilmente la porta. L'isolamento termico del corpo caldaia riduce le perdite di calore sulla superficie della caldaia e favorisce un funzionamento silenzioso dell'impianto nel locale caldaia.
Integrazione nel sistema e compatibilità
La caldaia a tiraggio naturale è destinata a impianti di riscaldamento ad acqua calda chiusi e deve essere utilizzata con un adeguato accumulatore inerziale. Per un funzionamento sicuro e stabile dell'impianto, il ritorno di mandata, il collegamento alla canna fumaria, i dispositivi di sicurezza e l'integrazione idraulica devono essere coordinati con l'intero sistema.
La progettazione e il montaggio devono essere eseguiti da un'azienda specializzata qualificata. Prima dell'installazione, il sistema di scarico dei fumi deve essere concordato con lo spazzacamino competente, in particolare per quanto riguarda il tiraggio della canna fumaria, il percorso del tubo fumi e la sezione.
Dati tecnici in sintesi
I seguenti valori riassumono i principali dati tecnici della caldaia Defro Firewood Plus 24 kW.
| Potenza nominale | 24 kW |
| Combustibile | Legna da ardere, preferibilmente betulla, umidità residua 12–20% |
| Tecnologia di combustione | Tiraggio naturale |
| Rendimento alla potenza nominale | 92,3% |
| Classe di efficienza energetica | A+ |
| Temperatura massima di mandata | 90 °C |
| Pressione massima di esercizio | 3,0 bar |

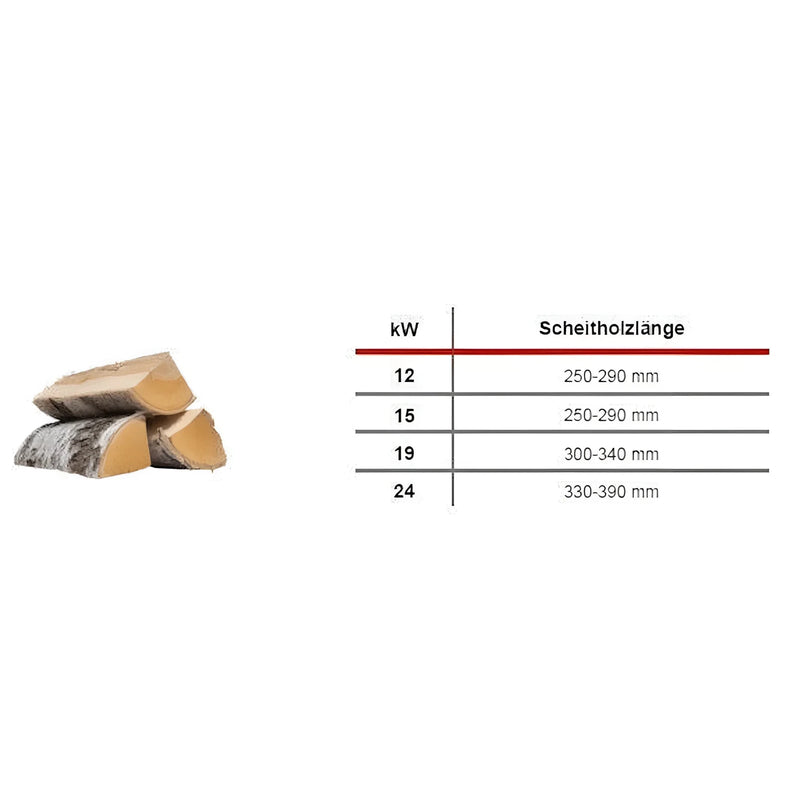

| Lunghezza della legna | max. 400 mm |
| Classe della caldaia | Classe 5 secondo EN 303-5:2012 |
| Fabbisogno di tiraggio | 20 Pa |
| Temperatura dei fumi alla potenza nominale | 154 °C |

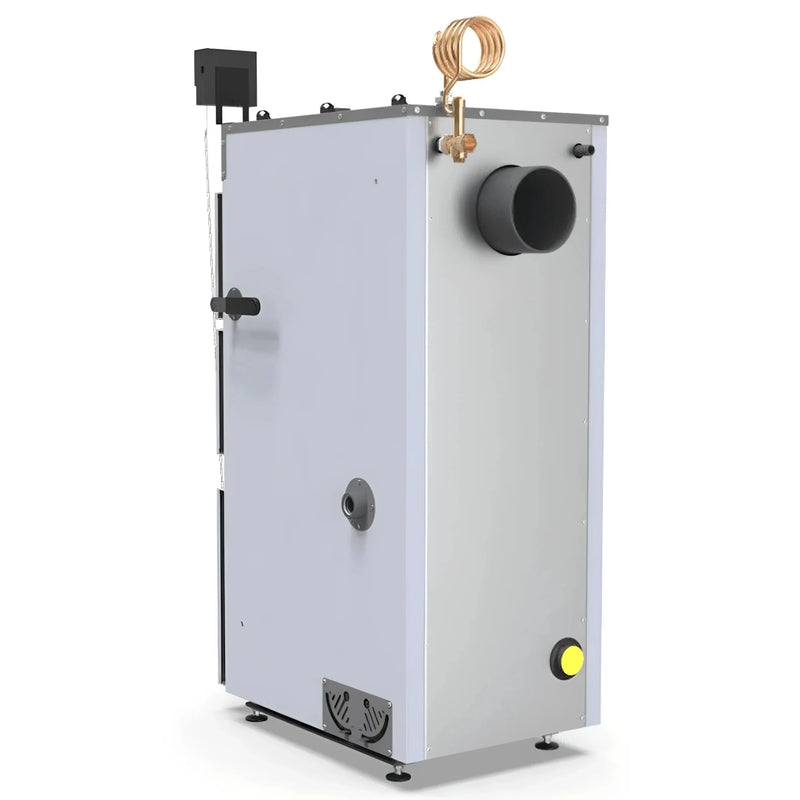

| Attacco tubo fumi | Ø 178 mm |
| Scambiatore di calore di sicurezza | Sì |
| Accumulatore inerziale consigliato | Sì, min. 55 litri per kW |
| Dimensione attacchi | Mandata e ritorno filettatura interna 1 ½ pollici |

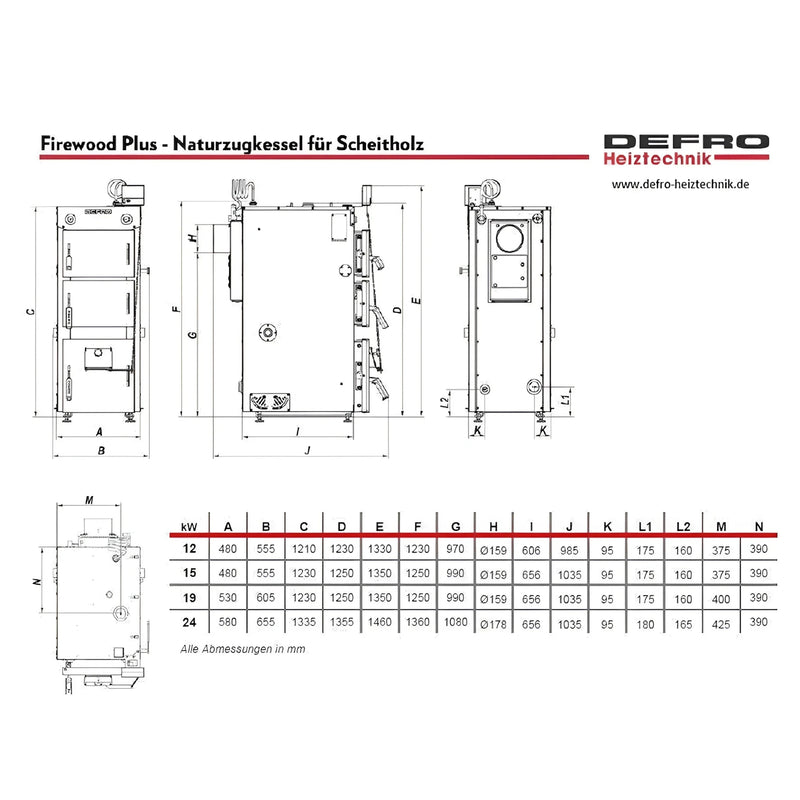

| Altezza | 1460 mm |
| Larghezza | 655 mm |
| Profondità | 1035 mm |
| Peso | ca. 429 kg |
| Tensione | 230 V |
| Frequenza | 50 Hz |
| Potenza assorbita | max. 5 W |
Montaggio
Il montaggio della caldaia deve essere eseguito secondo le normative vigenti e le indicazioni del produttore. La caldaia deve essere installata su una base adeguata, portante e non combustibile, e posizionata in modo da garantire un buon accesso per il funzionamento, la pulizia e la manutenzione.
Per il funzionamento sono necessari una canna fumaria correttamente dimensionata, un adeguato sistema di ritorno di mandata e un accumulatore inerziale. Il collegamento elettrico del regolatore di tiraggio deve essere eseguito da un elettricista o da personale specializzato adeguatamente qualificato.
Note
La caldaia deve essere utilizzata solo con i combustibili previsti nella documentazione del produttore. Per il funzionamento con legna da ardere, è necessario prestare attenzione alla qualità adeguata del legno, all'umidità residua appropriata e alla lunghezza corretta della legna.
L'indicazione della potenza serve per la classificazione tecnica e non sostituisce un calcolo del fabbisogno termico. La manutenzione, la pulizia, la qualità dell'acqua, la temperatura di ritorno e il tiraggio della canna fumaria influenzano la sicurezza operativa e la durata dell'intero impianto di riscaldamento.
Contenuto della fornitura
- Caldaia a tiraggio naturale Defro Firewood Plus 24 kW
- Manuale di istruzioni della caldaia

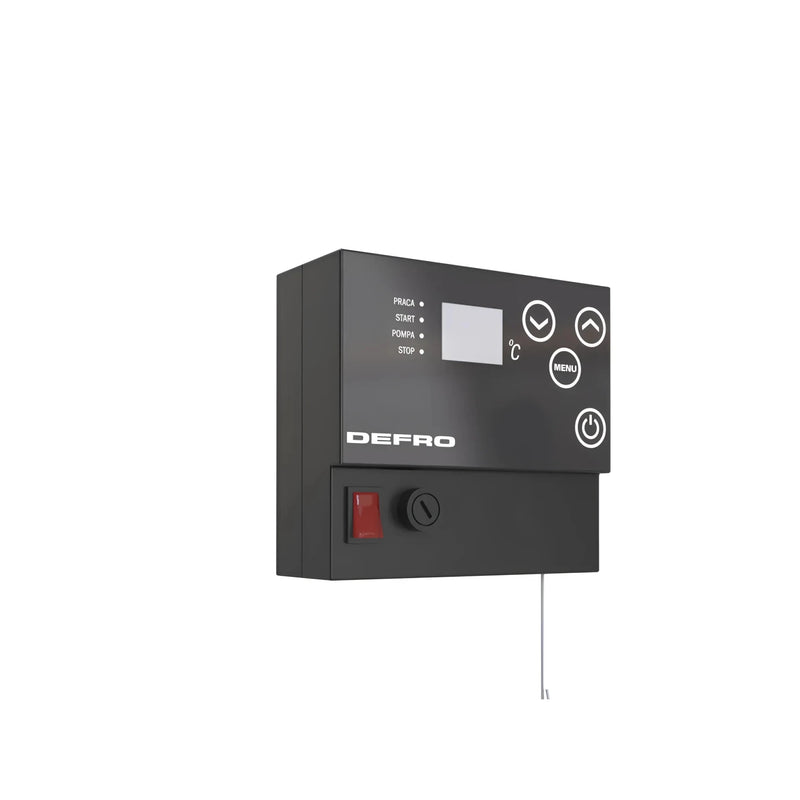

- Regolatore elettronico di tiraggio
- Termometro analogico per caldaia
- Inserto in acciaio per la camera di combustione
- Serranda aria primaria
- Utensili per la pulizia
- Griglia di combustione in ghisa
- Turboagitatori
- Scambiatore di calore di sicurezza
