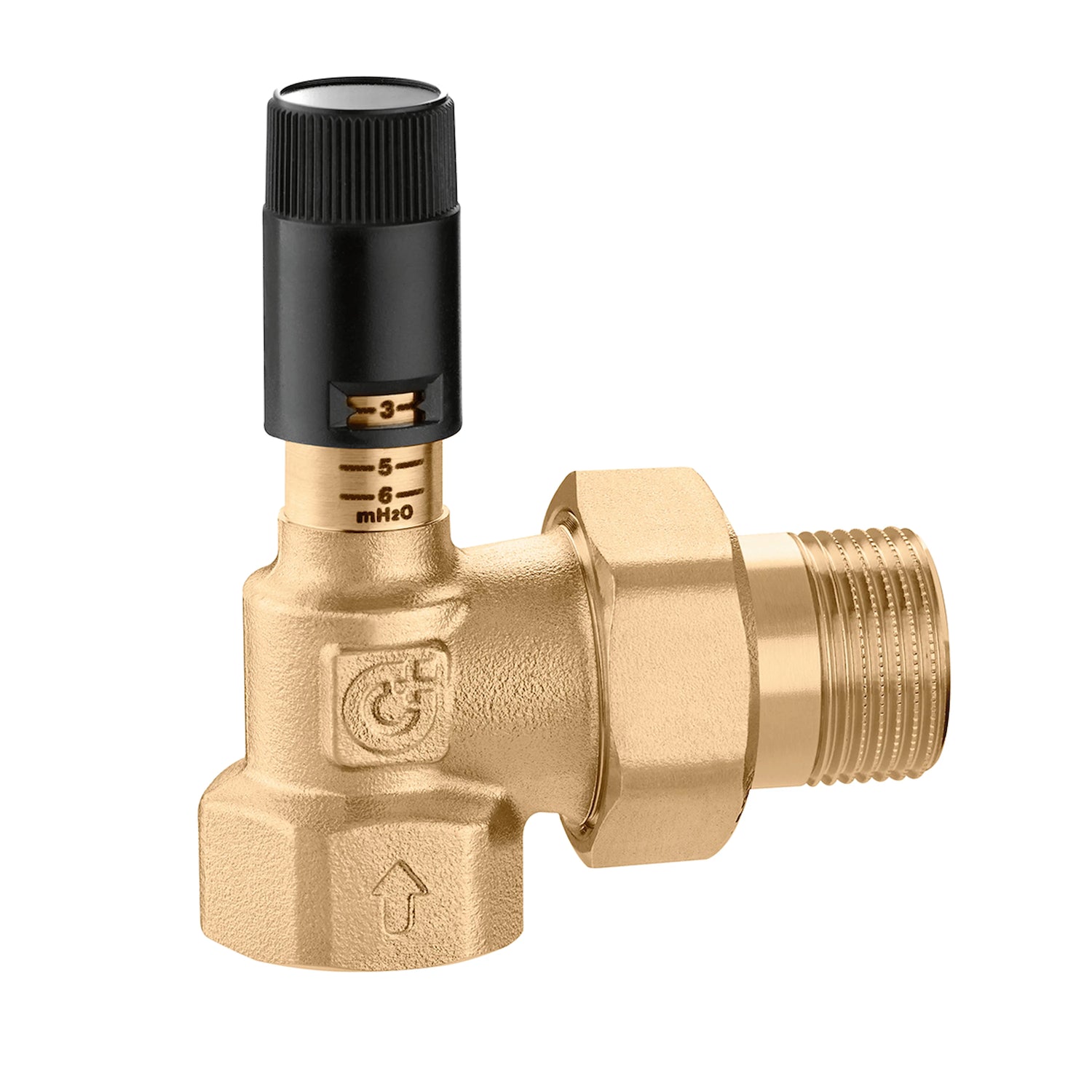

Valvola di sovrappressione differenziale — regolabile con scala
Dati tecnici
Pressione di esercizio massima: 10 bar. Intervallo di temperatura medio: 0–100 °C. Contenuto massimo di glicole: 30 %. Fluido: acqua e soluzioni glicolate.
Funzione
La valvola di sovrappressione differenziale garantisce un ritorno regolato delle portate in impianti con condizioni di carico variabili. Limita la pressione differenziale generata dalla pompa e fa ricircolare il volume in eccesso in proporzione al numero di utenze chiuse.

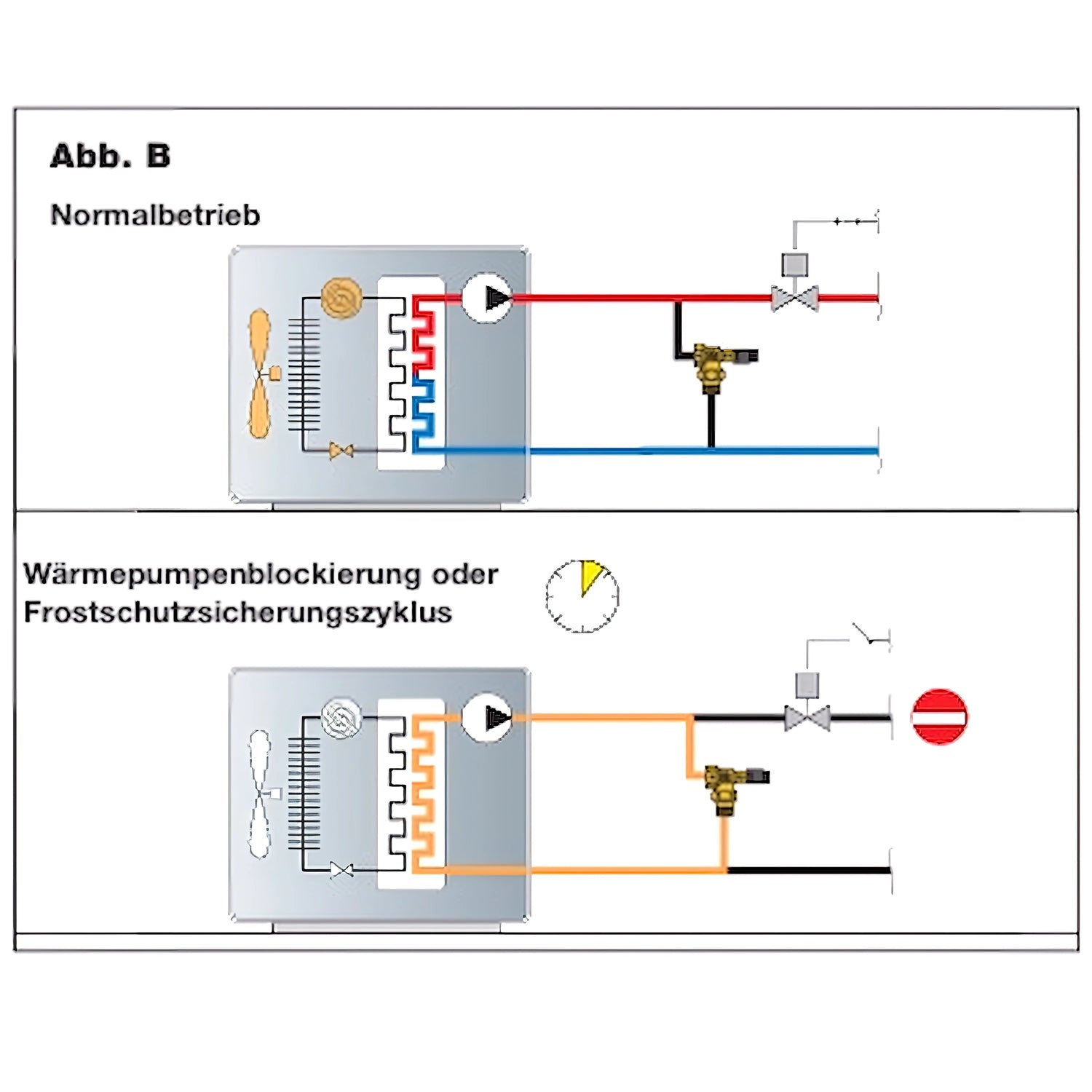

In particolare nei sistemi con pompe di calore o pompe di circolazione a velocità variabile, la valvola assicura la portata minima richiesta, necessaria per il corretto funzionamento della macchina e per evitare guasti e surriscaldamento.
Regolabilità e funzionamento
La regolazione continua tramite la scala visibile consente un adattamento preciso alle condizioni di pressione calcolate dell'impianto. Durante la messa in servizio, la regolazione dovrebbe essere effettuata in base alla curva caratteristica della pompa e al limite di pressione differenziale desiderato.
La regolazione fine durante il funzionamento consente di ottimizzare il comportamento del sistema in caso di carichi variabili; registrare le impostazioni per successive misurazioni di controllo.
Vantaggi
Protezione della pompa e degli organi di regolazione mediante limitazione della pressione differenziale massima, riduzione del rumore e maggiore durata dell'impianto. Condizioni idrauliche più stabili migliorano il comportamento di regolazione e l'efficienza.
Istruzioni di montaggio e manutenzione
La valvola deve essere montata in posizione adeguata nella tubazione di ritorno, accessibile per controllo e regolazione. Un filtro a monte della valvola aumenta l'affidabilità operativa e riduce l'usura.
Si raccomandano controlli visivi e funzionali regolari, nonché il controllo della percentuale di glicole e delle guarnizioni. In caso di rischio di gelo, adottare adeguate misure di protezione.
Campi di applicazione

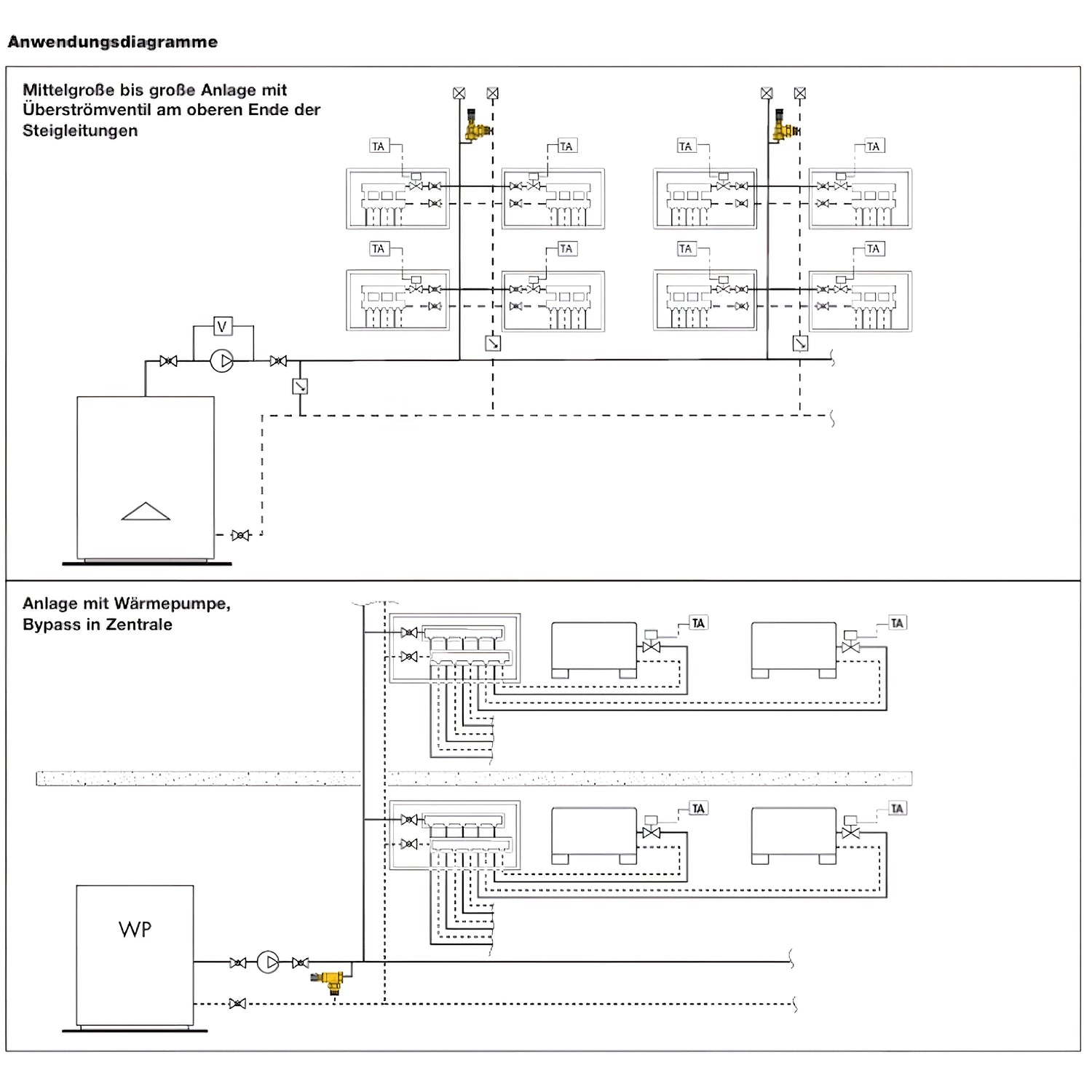

Adatta per impianti di riscaldamento, raffreddamento e pompe di calore con portate variabili. Particolarmente utile in sistemi con più utenze, attuatori o pompe a velocità variabile, per garantire la portata minima e la limitazione della pressione.
Dati tecnici
- Pressione di esercizio massima: 10 bar
- Intervallo di temperatura medio: 0–100 °C
- Percentuale massima di glicole: 30%
- Mezzo: acqua, soluzioni glicoliche
- Regolazione: 10–60 kPa (1–6 m c.a.)

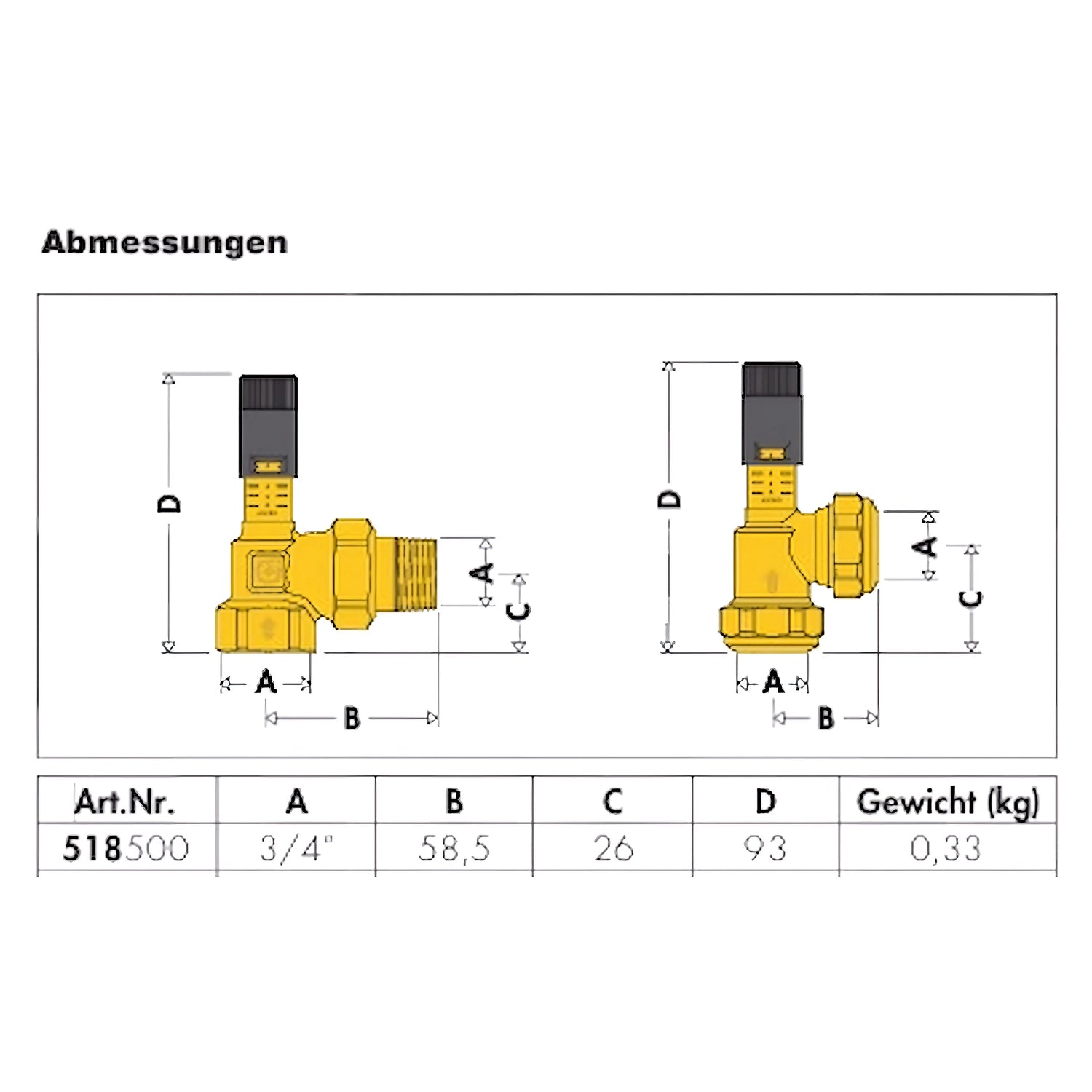

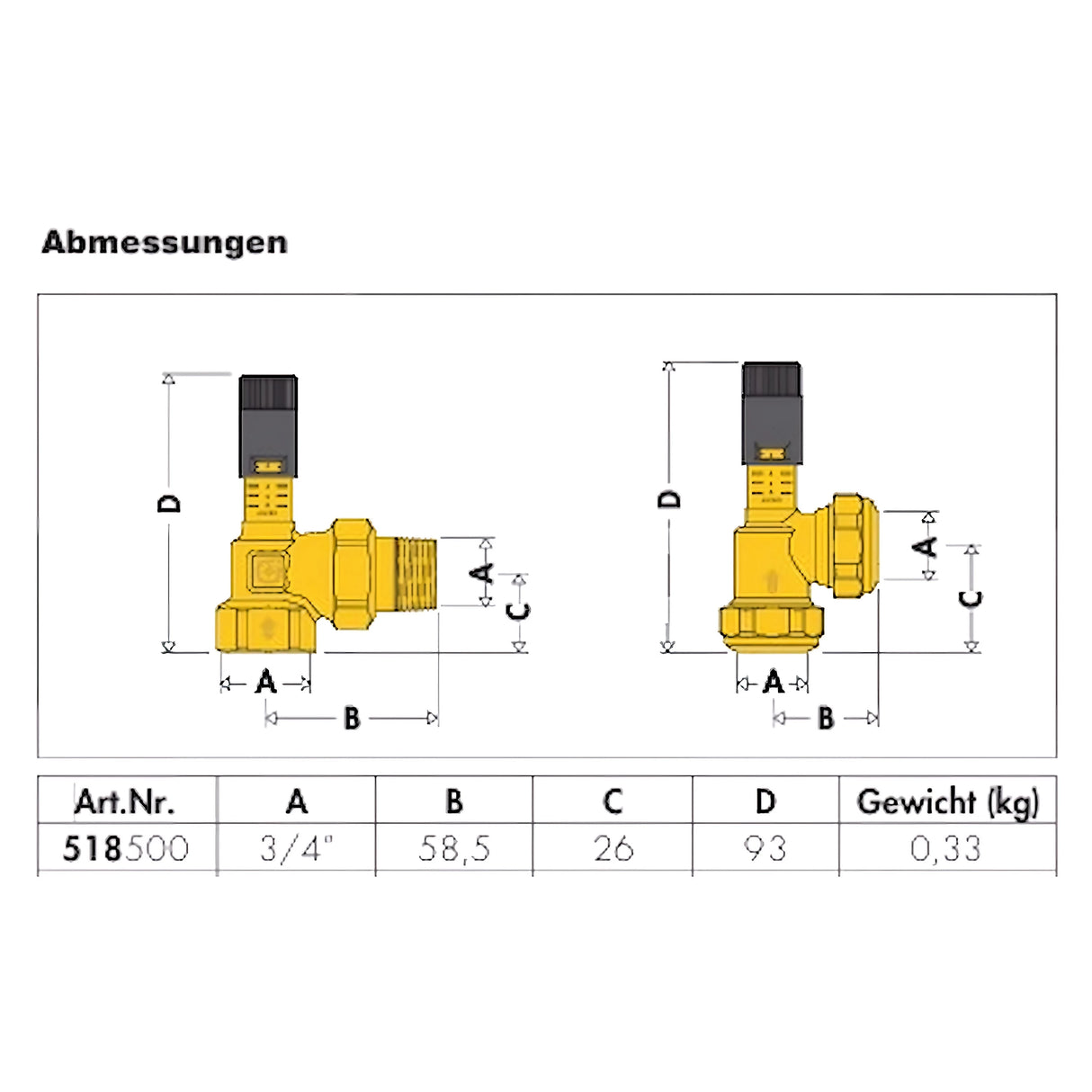

- Attacchi:
- 3/4” IG (ISO 228-1) per AG con raccordo
