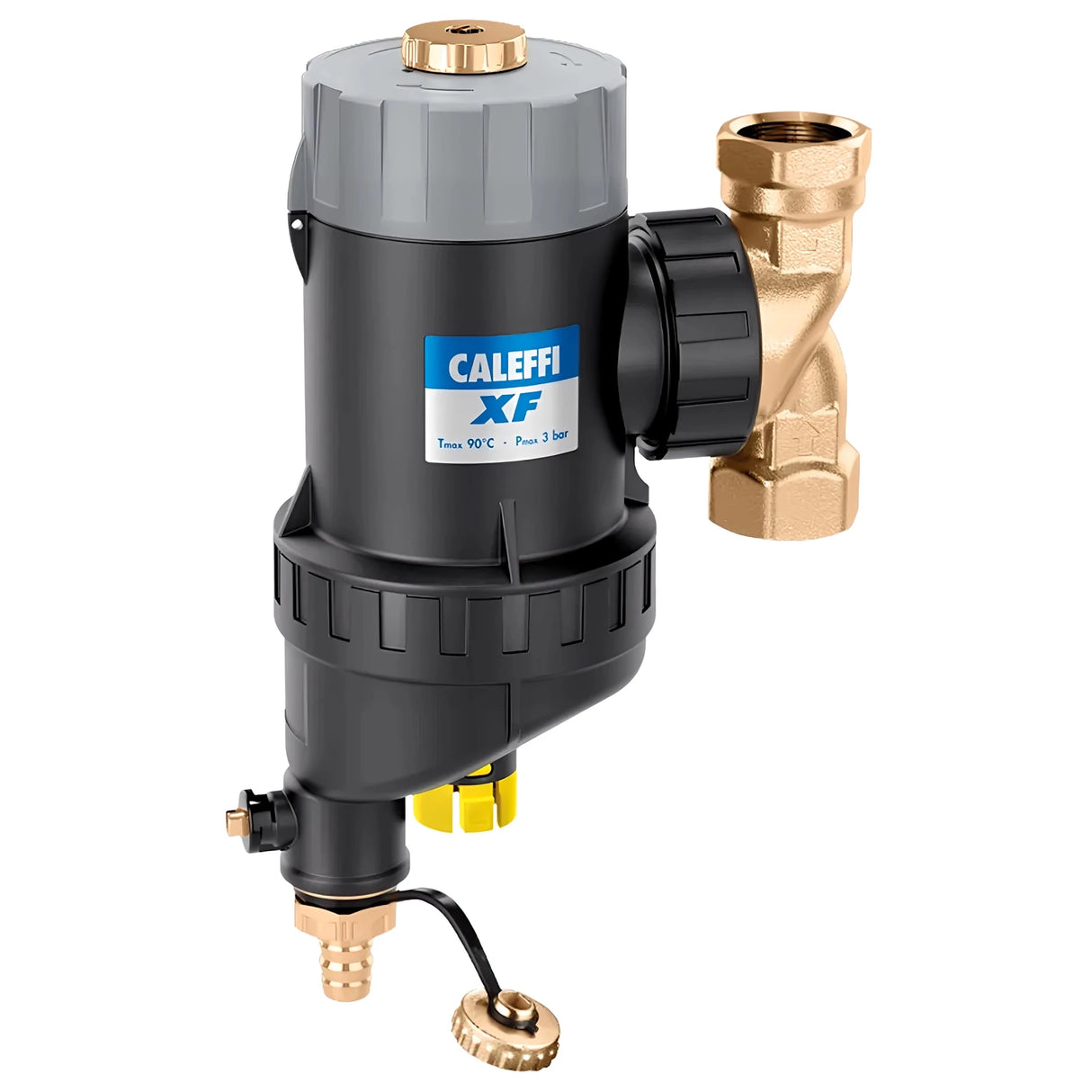

CALEFFI XF – Separatore di impurità e fango semiautomatico autopulente
Funzione
Il CALEFFI XF rimuove le impurità già al primo passaggio del flusso, proteggendo così generatori e apparecchiature nel circuito idraulico da depositi in modo continuo. Il sistema funziona in tre fasi: un primo tessuto separatore, un magnete centrale e un separatore di impurità all'uscita, che separano efficacemente solidi e particelle magnetiche.
Grazie alle ampie superfici filtranti e alla pre-separazione separata, il rischio di intasamento del tessuto del separatore di impurità è ridotto al minimo. Il dispositivo è orientabile e può essere installato sia su tubazioni orizzontali che verticali.
Struttura e materiali
Il corpo è realizzato in PA66G30, il tappo superiore e la vite di sfiato sono in ottone EN 12164 CW617N. Altri componenti includono un raccordo a T in ottone EN 1982 CB 753S, elementi interni e spazzole interne in PA66 e guarnizioni in EPDM.
Prestazioni e condizioni operative
Il CALEFFI XF è progettato per acqua e soluzioni di glicole con un contenuto massimo di glicole del 30%. La pressione operativa massima è di 3 bar, l'intervallo di temperatura è compreso tra 0 e 90 °C. La dimensione delle maglie del filtro è di 160 μm e la schermatura magnetica è garantita da tre magneti da 0,475 T ciascuno.
Il volume del corpo è di 0,53 litri per le versioni 1" e 1 1/4", e di 0,6 litri per la versione 1 1/2".

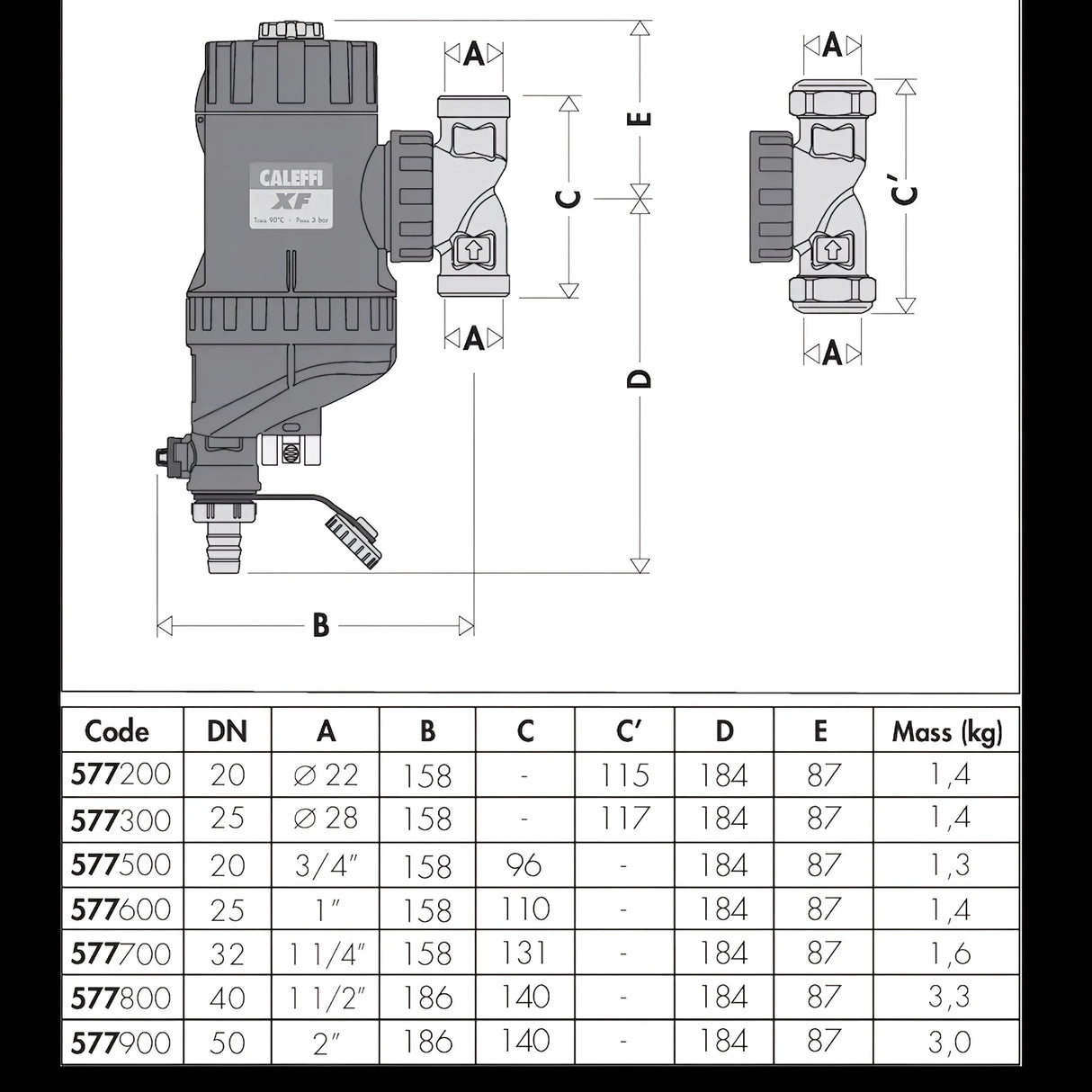

Dimensioni del corpo
Il separatore di impurità è disponibile nelle dimensioni di collegamento 1", 1 1/4" e 1 1/2" ed è quindi utilizzabile per diversi sistemi di tubazioni e portate.
Montaggio e manutenzione
La costruzione girevole consente un'installazione flessibile in tubazioni orizzontali e verticali. La manutenzione può essere eseguita senza spegnere l'impianto: le spazzole di pulizia interne consentono una pulizia semiautomatica e riducono i tempi di fermo.
Grazie alla separazione della pre-decantazione e alle funzioni di pulizia integrate, si riduce lo sforzo per gli interventi manuali e il rischio di guasti dovuti a filtri ostruiti.
Vantaggi e campi di applicazione
Il CALEFFI XF offre una protezione affidabile da sporco e particelle magnetiche, prolunga la durata di vita di generatori di calore, pompe e valvole e riduce i costi di manutenzione. È particolarmente adatto per impianti di riscaldamento e raffreddamento e altri circuiti d'acqua chiusi.
La combinazione di separazione meccanica e magnetica e la possibilità di messa in servizio senza spegnimento rendono il dispositivo una soluzione economica per la moderna tecnologia degli edifici.
Dati tecnici
Materiale
- Corpo: PA66G30
- Chiusura superiore: ottone EN 12164 CW617N
- Vite di sfiato: ottone EN 12164 CW617N
- Dado a gola per raccordo a T (versione 1" e 1 1/4"): PPSG40
- Dado a gola per raccordo a T (versione 1 1/2"): ottone EN 12420 CW617N
- Raccordo a T: ottone EN 1982 CB 753S
- Componenti interni: PA66
- Guarnizioni: EPDM
- Spazzole interne: PA66
Prestazioni
- Fluidi di esercizio: acqua, soluzioni glicoliche
- Contenuto massimo di glicole: 30%
- Pressione di esercizio max: 3 bar
- Intervallo di temperatura di esercizio: 0-90 °C
- Contenuto del corpo (versione 1" e 1 1/4"): 0,53 litri
- Contenuto del corpo (versione 1 1/2"): 0,6 litri
- Larghezza delle maglie del filtro: 160 μm
- Intensità magnetica: 3 x 0,475 T
Corpo
Accessori opzionali
- Isolamento per separatore di fanghi con magnete e pulizia manuale
Consegna
- Separatore di fanghi nella dimensione desiderata
- Isolamento a scelta
- Istruzioni per l'uso e il montaggio
