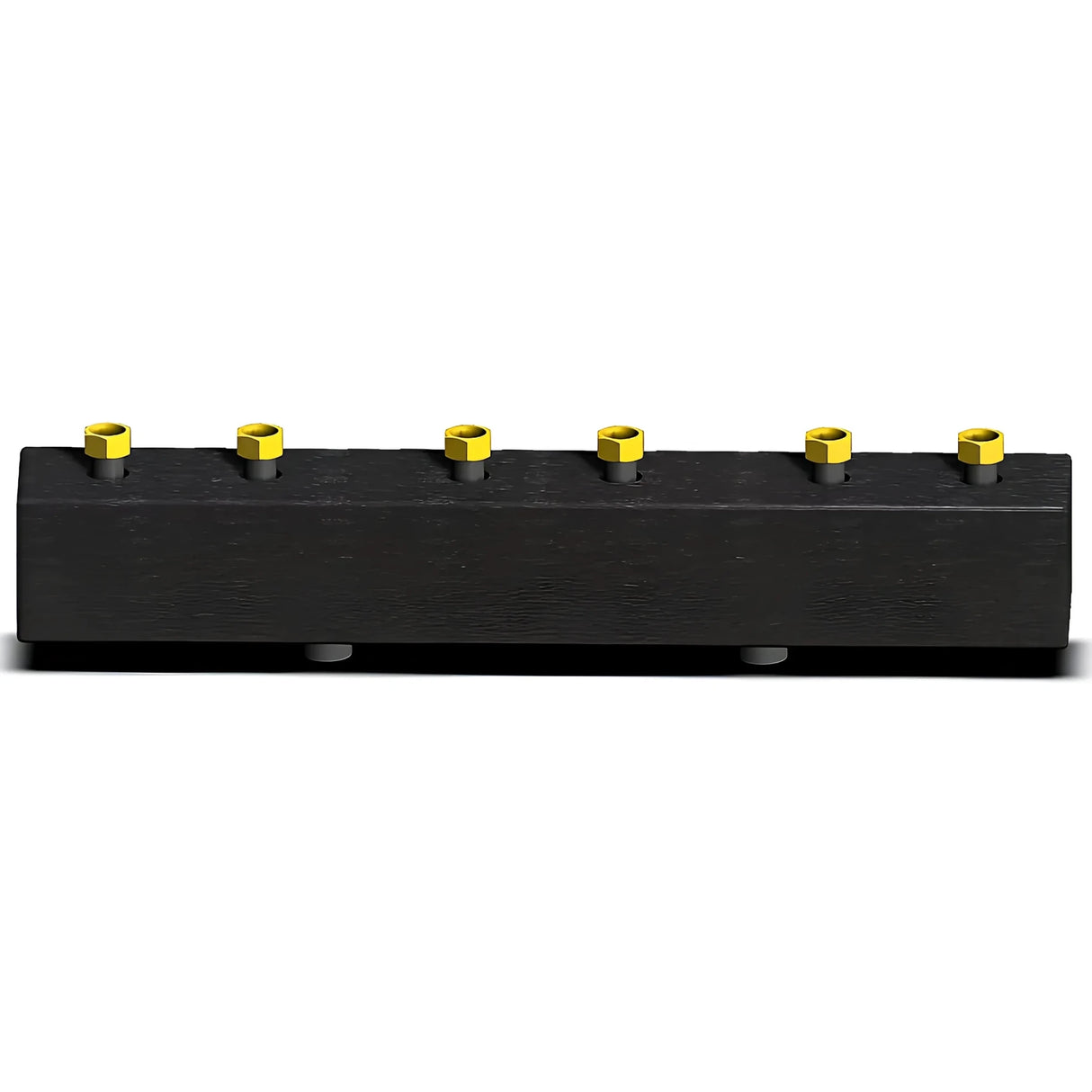

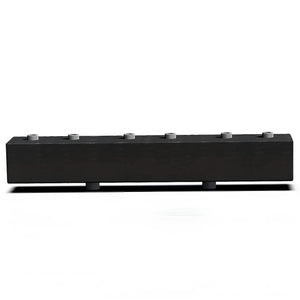

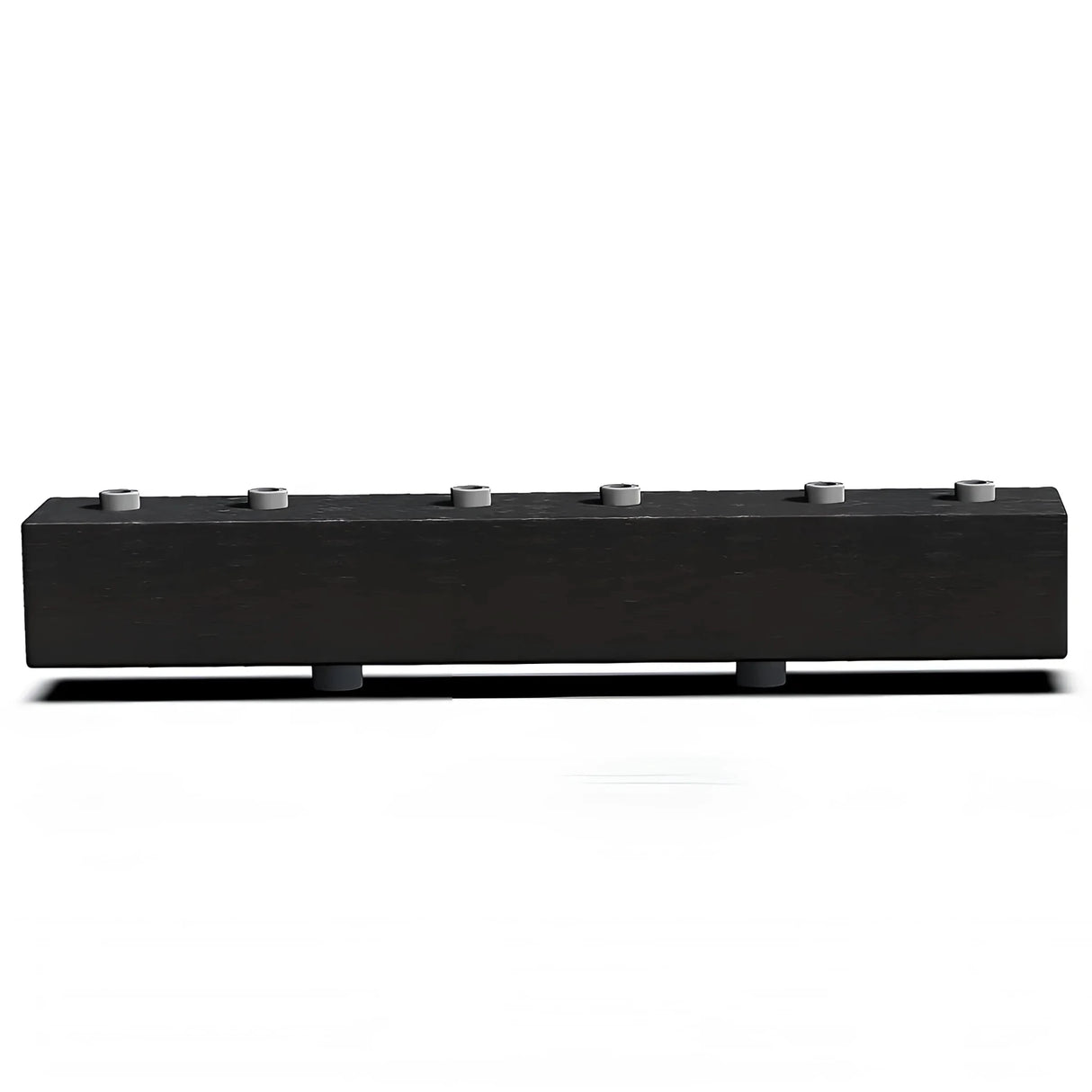

Barra de distribución 2 o 3 circuitos de calefacción Sunex

Colectores de circuito de calefacción Sunex: distribución eficiente del calor para su sistema de calefacción

Descripción general del producto

El colector de circuito de calefacción Sunex está diseñado específicamente para sistemas de calefacción central con radiadores, suelo radiante y sistemas de mezcla. Permite una distribución fiable del agua de calefacción a dos o tres circuitos independientes, ofreciendo así opciones de aplicación flexibles en edificios residenciales y comerciales.

Disponible en versiones de 2 circuitos DN20, 2 circuitos DN25, 3 circuitos DN20 y 3 circuitos DN25, así como una versión con rosca macho (AG) para una fácil conexión. Su robusta construcción y el aislamiento de EPP de alta calidad garantizan un rendimiento duradero y una mínima pérdida de calor.

Áreas de aplicación

Ideal para obra nueva y reformas: Ya sea con suelo radiante o radiadores, el colector se adapta a su sistema y optimiza la distribución del calor. En sistemas mixtos con diferentes temperaturas de impulsión, destaca por su control preciso.

El colector de circuito de calefacción Sunex también garantiza un confort constante en edificios comerciales como oficinas, consultorios médicos y talleres. Su amplia gama de variantes permite adaptarlo a las necesidades individuales de rendimiento.

Construcción y materiales

El cuerpo principal del colector está fabricado en acero de alta calidad, lo que garantiza un funcionamiento fiable incluso a altas temperaturas y presiones. Las tuercas son de latón y garantizan una conexión resistente a la corrosión.

Un aislamiento de EPP de 30 mm de espesor reduce la pérdida de calor y mejora la eficiencia del sistema. El montaje M8 ​​permite un montaje en pared fácil y seguro sin necesidad de soportes adicionales.

Tecnología

Temperatura máxima de funcionamiento: 110 °C | Presión máxima de funcionamiento: 6 bar. La potencia de salida oscila entre 29 kW (ΔT=20 K, 2 circuitos DN20) y 54 kW (ΔT=20 K, 2/3 circuitos DN25).

Caudales máximos: 1,2 m³/h para DN20 y 2,3 m³/h para DN25. Las dimensiones varían según la versión, entre 193/137/552 mm y 193/140/862 mm (alto/profundidad/ancho), y el peso, entre 5,7 y 8,9 kg.

Montaje y conexión

Gracias a las claras marcas tanto en el lado de la caldera como en el del circuito de calefacción, las conexiones se pueden realizar rápidamente y sin errores. El lado de la caldera está equipado con una rosca exterior (AG). 1" o AG 5/4" Disponible, el lado del circuito de calefacción opcionalmente con rosca interior. 1", IG 6/4" o AG 1".

Los herrajes de montaje incluidos facilitan la instalación en la pared. El fácil acceso a todas las conexiones facilita el mantenimiento y la limpieza.

Ventajas de un vistazo

El colector de calefacción Sunex combina una robusta construcción de acero, tuercas de latón resistentes a la corrosión y un eficaz aislamiento de EPP. Destaca por su alto rendimiento, fácil instalación y flexibles opciones de conexión.

Perfectamente adaptado a los sistemas de calefacción modernos, ofrece una distribución fiable del calor, reduce las pérdidas de energía y aumenta el confort habitable en cualquier edificio.

Datos técnicos

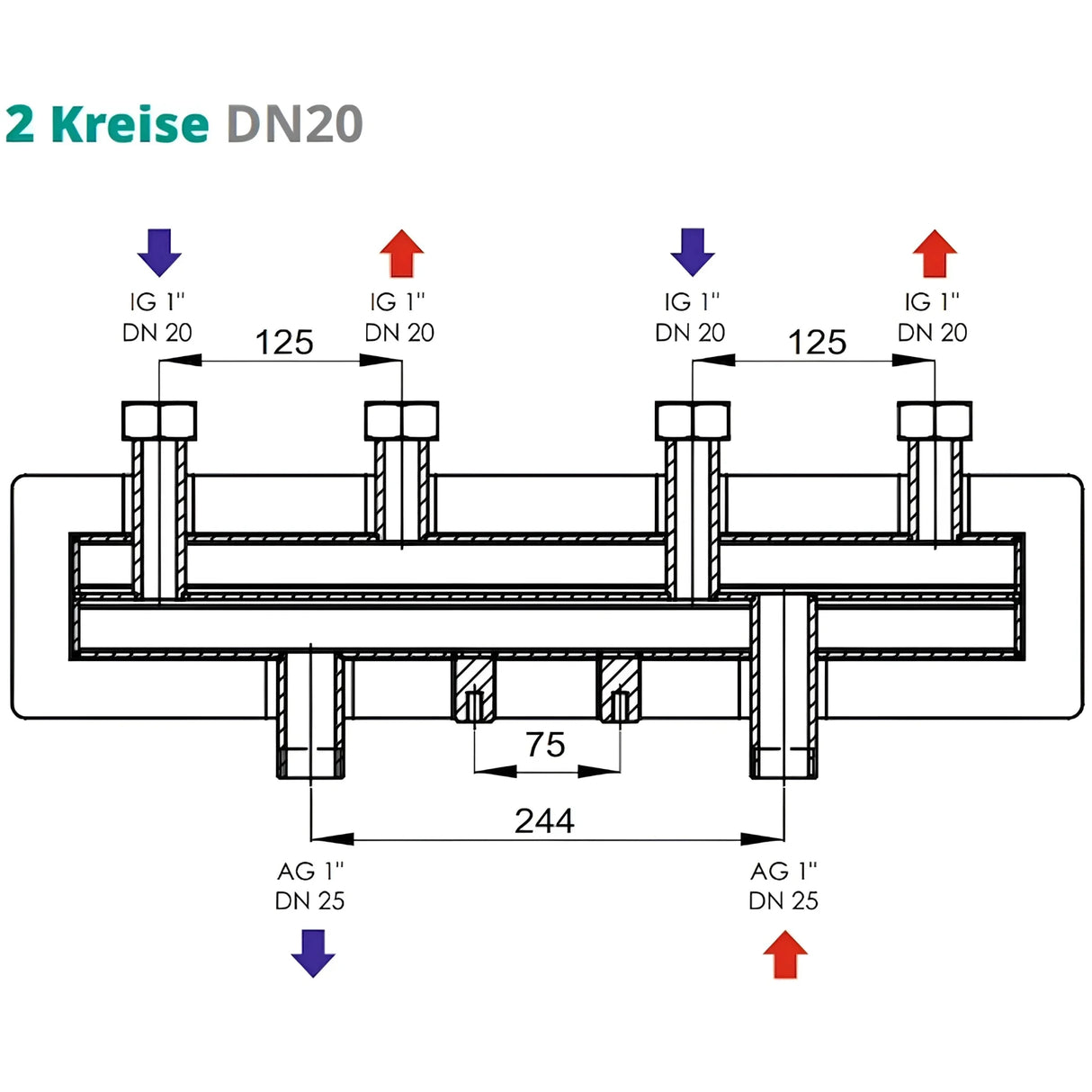

DN20 2 circuitos

• Material del distribuidor: acero
• Madre: Latón
• Aislamiento: EPP de 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 193 x 137 x 552 mm
• Peso: 5,76 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• Potencia máxima: 29 kW
• Caudal máximo: 1,2 m/h
• Conexión en el lado de la caldera: 1" AG
• Conexión en el lado del circuito de calefacción: 1" IG

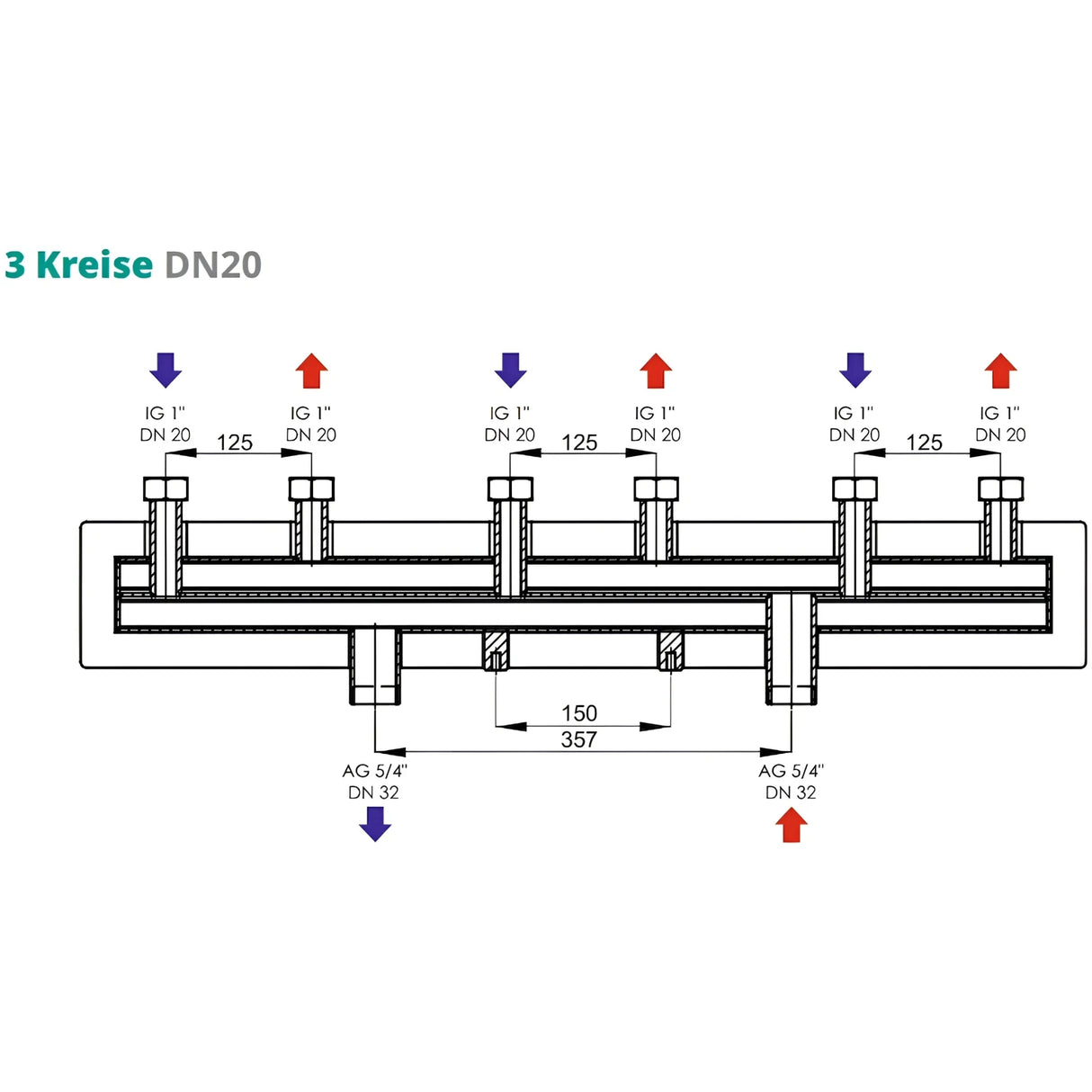

DN20 3 circuitos

• Material del distribuidor: acero
• Madre: Latón
• Aislamiento: EPP de 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 193 x 140 x 862 mm
• Peso: 8,44 kg
• máx.Temperatura de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• Potencia máxima: 54 kW
• Caudal máximo: 2,3 m³/h
• Conexión lado caldera: 5/4" AG
• Conexión en el lado del circuito de calefacción: 1" IG

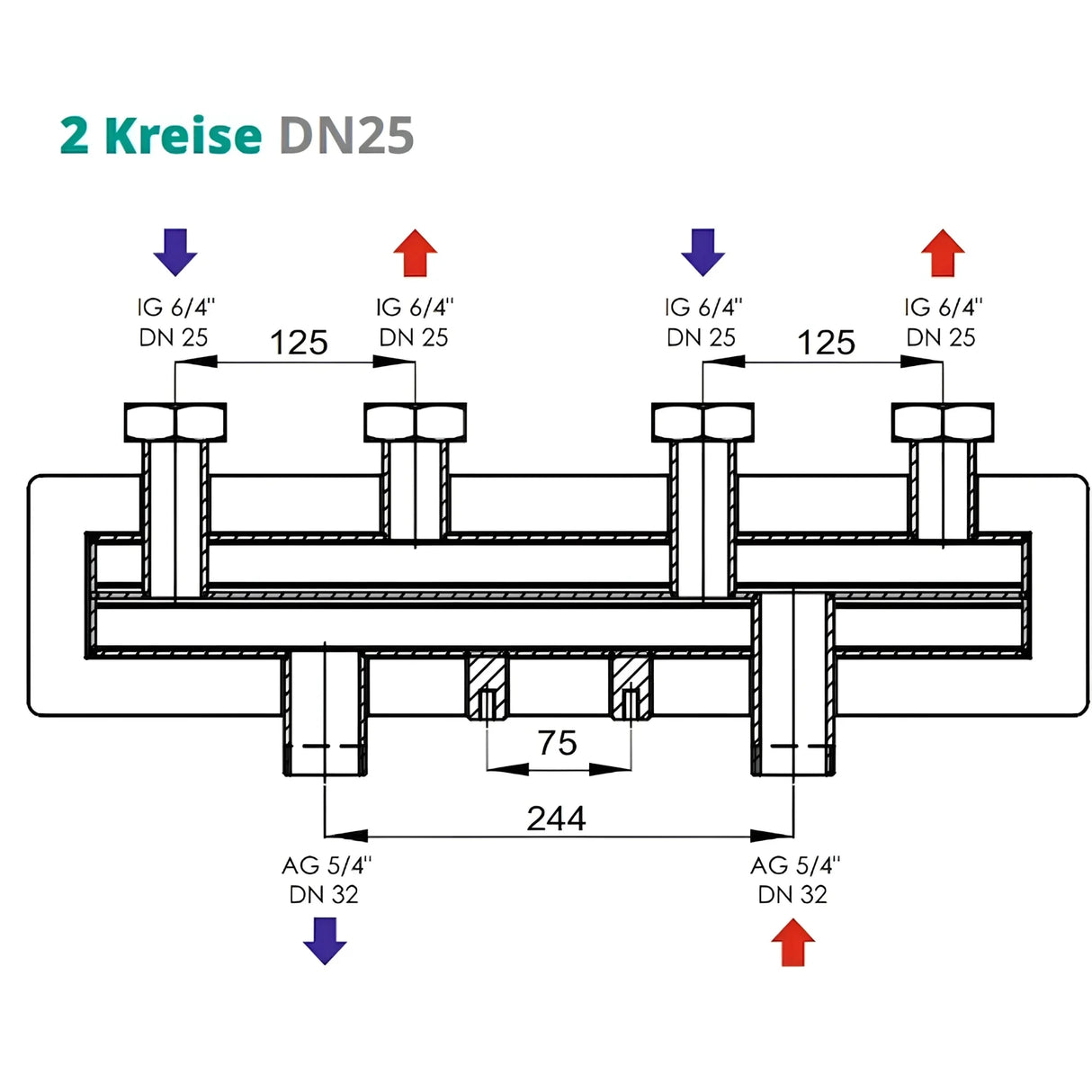

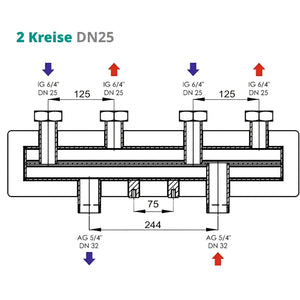

DN25 2 circuitos

• Material del distribuidor: acero
• Madre: Latón
• Aislamiento: EPP de 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 193 x 137 x 552 mm
• Peso: 6,05 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• Potencia máxima: 54 kW
• Caudal máximo: 2,3 m³/h
• Conexión lado caldera: 5/4" AG
• Conexión en el lado del circuito de calefacción: 6/4" IG

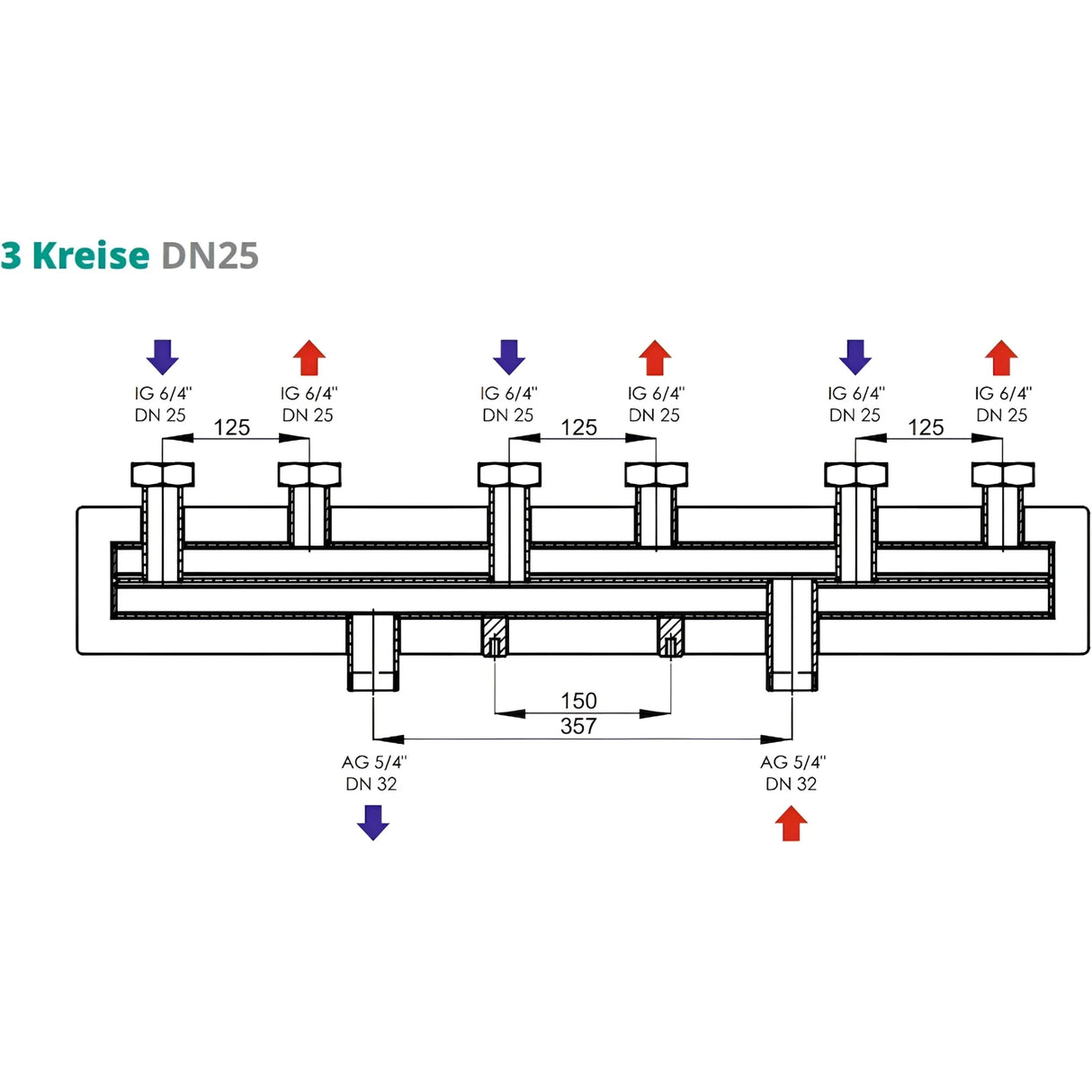

DN25 3 circuitos

• Material del distribuidor: acero
• Madre: Latón
• Aislamiento: EPP de 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 193 x 140 x 862 mm
• Peso: 8,49 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• Potencia máxima: 54 kW
• Caudal máximo: 2,3 m³/h
• Conexión lado caldera: 5/4" AG
• Conexión en el lado del circuito de calefacción: 6/4" IG

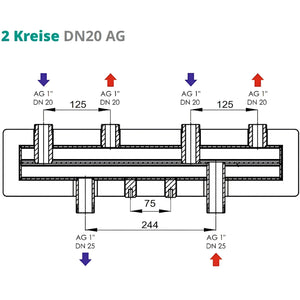

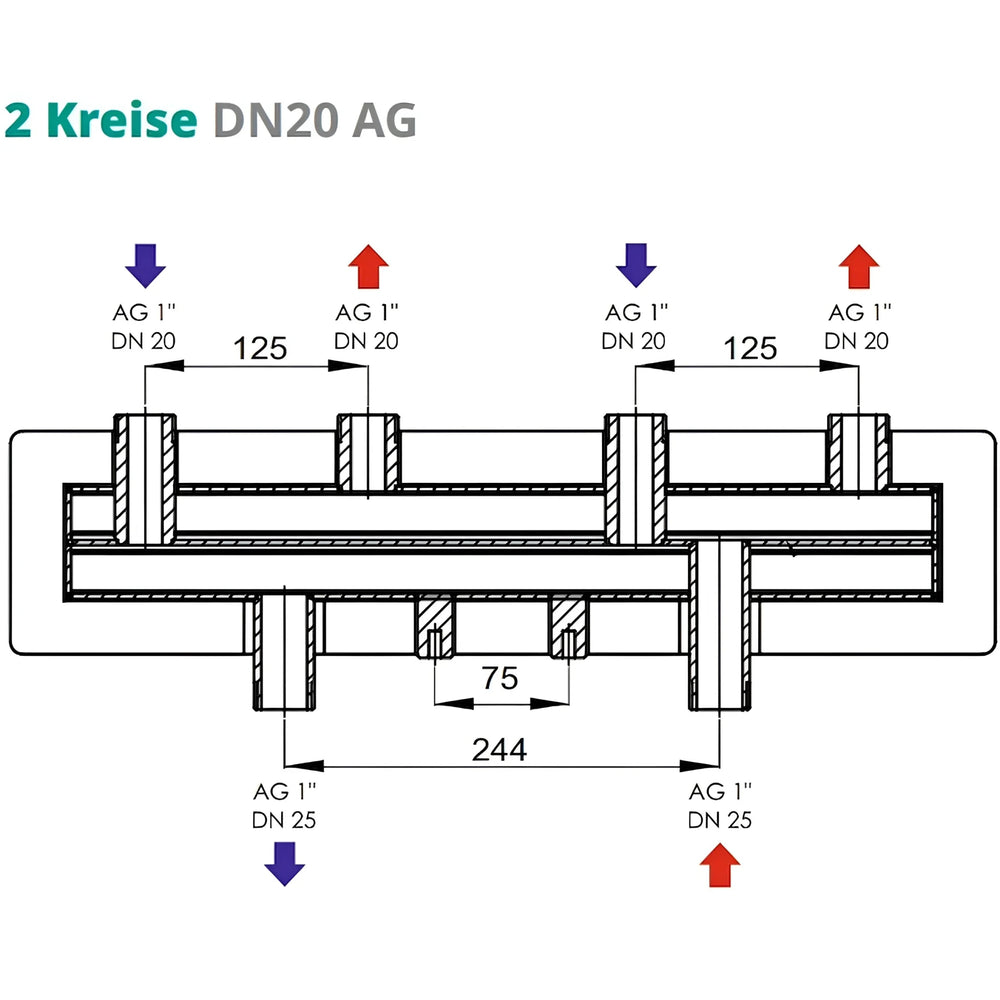

DN20 AG 2 circuitos

• Material del distribuidor: acero
• Aislamiento: EPP de 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 170 x 140 x 552 mm
• Peso: 5,7 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• Potencia máxima: 29 kW
• Caudal máximo: 1,2 m/h
• Conexión en el lado de la caldera: 1" AG
• Conexión en el lado del circuito de calefacción: 1" IG

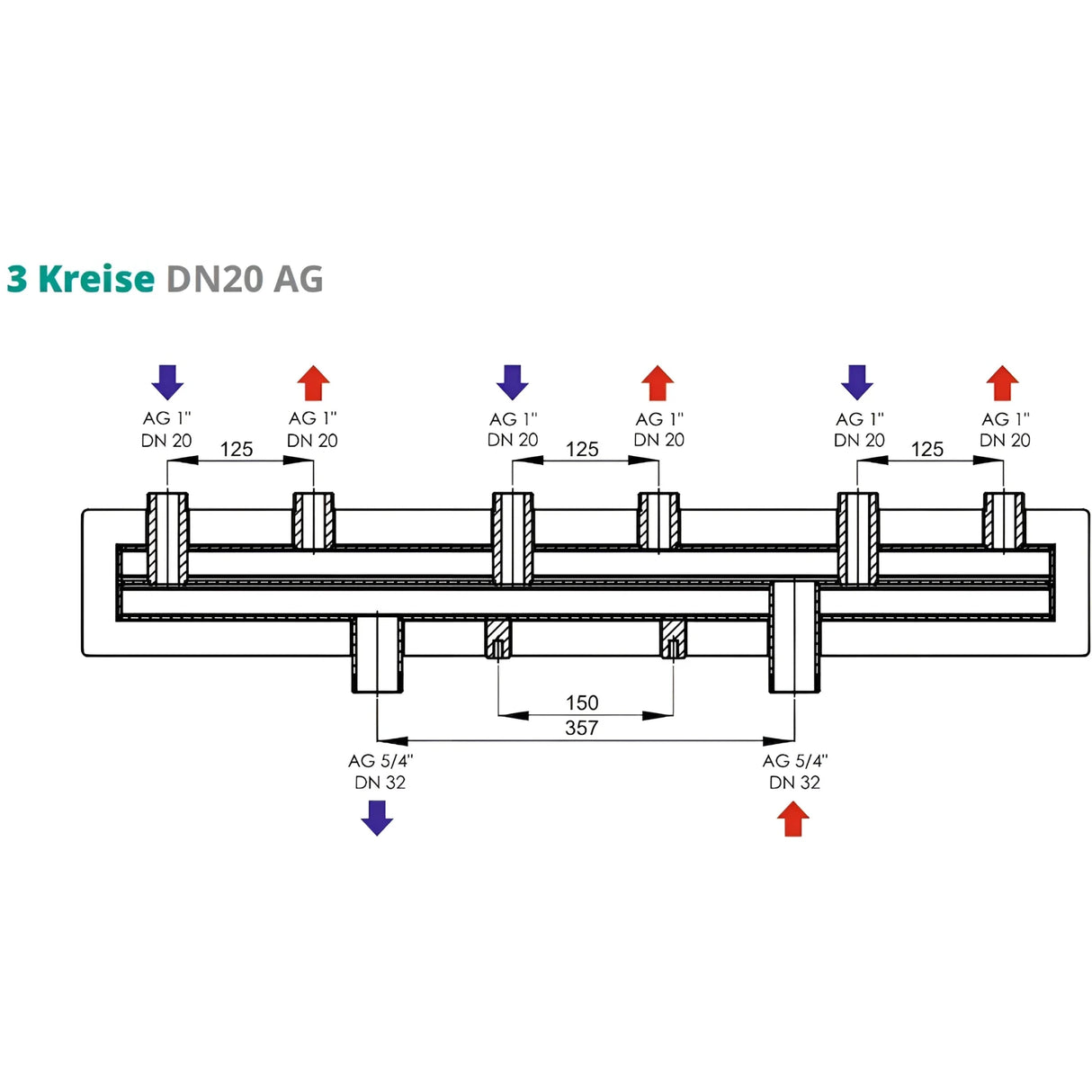

DN20 AG 3 circuitos

• Material del distribuidor: acero
• Aislamiento: EPP de 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 170 x 140 x 862 mm
• Peso: 8,9 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• Potencia máxima: 54 kW
• Caudal máximo: 2,3 m³/h
• Conexión lado caldera: 5/4" AG
• Conexión en el lado del circuito de calefacción: 1" IG

Volumen de suministro

• Distribuidor de circuitos de calefacción de su elección
• Asamblea & Manual de usuario

Descargar

• Ficha de datos
