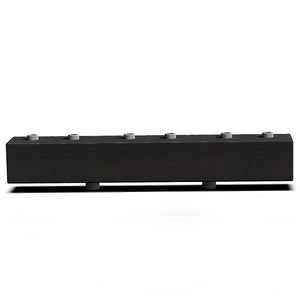

SUNEX Distribution Beams 2 eller 3 uppvärmningskretsar

Sunex värmekretsfördelare – effektiv värmefördelning för ditt värmesystem

Produktöversikt

Sunex värmekretsfördelare är speciellt utformad för centralvärmesystem med radiatorer, golvvärme och blandade system. Den möjliggör tillförlitlig distribution av värmevattnet till två eller tre oberoende kretsar, vilket erbjuder flexibla användningsmöjligheter i bostäder och kommersiella fastigheter.

Finns i 2-krets DN20, 2-krets DN25, 3-krets DN20 och 3-krets DN25-versioner, samt med utvändig gänga (AG) för enkla anslutningsalternativ. Den robusta konstruktionen och den högkvalitativa EPP-isoleringen säkerställer långvarig prestanda och minimal värmeförlust.

Användningsområden

Idealisk för nybyggnationer och moderniseringar: Oavsett om det gäller golvvärme eller radiatorer, anpassar fördelaren sig till ditt system och optimerar värmefördelningen. I blandade system med olika framledningstemperaturer får den poäng för sin exakta styrbarhet.

Sunex värmekretsfördelare säkerställer även jämn komfort i kommersiella byggnader som kontor, läkarmottagningar och verkstäder. Tack vare sitt breda utbud av varianter kan den anpassas till individuella prestandakrav.

Konstruktion och material

Fördelarens huvuddel är tillverkad av högkvalitativt stål, som fungerar tillförlitligt även vid höga temperaturer och tryck. Muttrarna är tillverkade av mässing och säkerställer en korrosionsbeständig anslutning.

En 30 mm tjock EPP-isolering minskar värmeförlusten och förbättrar systemets effektivitet. M8-fästet möjliggör enkel och säker väggmontering utan behov av ytterligare fästen.

Teknologi

Maximal driftstemperatur: 110 °C | Maximalt driftstryck: 6 bar. Effekten varierar från 29 kW (ΔT=20 K, 2 kretsar DN20) till 54 kW (ΔT=20 K, 2-/3-kretsar DN25).

Maximalt flöde: 1,2 m³/h för DN20 och 2,3 m³/h för DN25. Måtten varierar beroende på modell mellan 193/137/552 mm och 193/140/862 mm (H/D/B), och vikten ligger mellan 5,7 och 8,9 kg.

Montering och anslutning

Tack vare tydliga markeringar på pann- och värmekretssidan görs anslutningar snabbt och exakt. Pannsidan är utrustad med AG 1" eller AG 5/4" tillgänglig, värmekretssidan valfritt med IG 1", IG6/4" eller AG 1".

De medföljande monteringsdetaljerna möjliggör enkel väggmontering. Enkel åtkomst till alla anslutningar underlättar underhåll och rengöring.

Fördelar i korthet

Sunex värmekretsfördelare kombinerar en robust stålkonstruktion, korrosionsbeständiga mässingsmuttrar och effektiv EPP-isolering. Den imponerar med sin höga prestanda, enkla installation och flexibla anslutningsmöjligheter.

Perfekt anpassad till moderna värmesystem, erbjuder den pålitlig värmedistribution, minskar energiförluster och ökar boendekomforten i varje byggnad.

Tekniska data

DN20 2 kretsar

• Fördelarmaterial: stål
• Sadel: Mässing
• Isolering: EPP 30 mm tjock
• Fästning: M8
• Mått (HxDxB): 193 x 137 x 552 mm
• Vikt: 5,76 kg
• Max driftstemperatur: 110 °C
• max. driftstryck: 6 bar
• max. effekt: 29 kW
• max. flödeshastighet: 1,2 m/h
• Anslutning på pannsidan: 1" AG
• Anslutning av värmekrets: 1" IG

DN20 3 kretsar

• Fördelarmaterial: stål
• Sadel: Mässing
• Isolering: EPP 30 mm tjock
• Fästning: M8
• Mått (HxDxB): 193 x 140 x 862 mm
• Vikt: 8,44 kg
• Max driftstemperatur: 110 °C
• max.Driftstryck: 6 bar
• max. effekt: 54 kW
• max. flödeshastighet: 2,3 m/h
• Anslutning pannsida: 5/4" AG
• Anslutning av värmekrets: 1" IG

DN25 2 kretsar

• Fördelarmaterial: stål
• Sadel: Mässing
• Isolering: EPP 30 mm tjock
• Fästning: M8
• Mått (HxDxB): 193 x 137 x 552 mm
• Vikt: 6,05 kg
• Max driftstemperatur: 110 °C
• max. driftstryck: 6 bar
• max. effekt: 54 kW
• max. flödeshastighet: 2,3 m/h
• Anslutning pannsida: 5/4" AG
• Anslutning värmekretssidan: 6/4" IG

DN25 3 kretsar

• Fördelarmaterial: stål
• Sadel: Mässing
• Isolering: EPP 30 mm tjock
• Fästning: M8
• Mått (HxDxB): 193 x 140 x 862 mm
• Vikt: 8,49 kg
• Max driftstemperatur: 110 °C
• max. driftstryck: 6 bar
• max. effekt: 54 kW
• max. flödeshastighet: 2,3 m/h
• Anslutning pannsida: 5/4" AG
• Anslutning värmekretssidan: 6/4" IG

DN20 AG 2 kretsar

• Fördelarmaterial: stål
• Isolering: EPP 30 mm tjock
• Fästning: M8
• Mått (HxDxB): 170 x 140 x 552 mm
• Vikt: 5,7 kg
• Max driftstemperatur: 110 °C
• max. driftstryck: 6 bar
• max. effekt: 29 kW
• max. flödeshastighet: 1,2 m/h
• Anslutning på pannsidan: 1" AG
• Anslutning av värmekrets: 1" IG

DN20 AG 3 kretsar

• Fördelarmaterial: stål
• Isolering: EPP 30 mm tjock
• Fästning: M8
• Mått (HxDxB): 170 x 140 x 862 mm
• Vikt: 8,9 kg
• Max driftstemperatur: 110 °C
• max. driftstryck: 6 bar
• max. effekt: 54 kW
• max. flödeshastighet: 2,3 m/h
• Anslutning pannsida: 5/4" AG
• Anslutning av värmekrets: 1" IG

Leveransomfattning

• Värmekretsfördelare efter eget val
• Monterings- och bruksanvisning

Ladda ner

• Datablad
