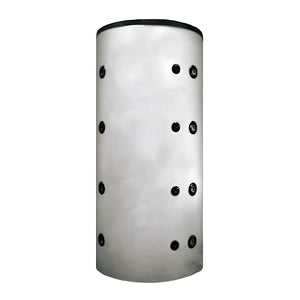

Šilumos siurblio derinio laikymo WK

Šilumos siurblio kombinuotas kaupimo bakas WK – novatoriškas 2 viename kaupimo bakas šildymui ir karšto vandens ruošimui

Struktūra ir funkcinis principas

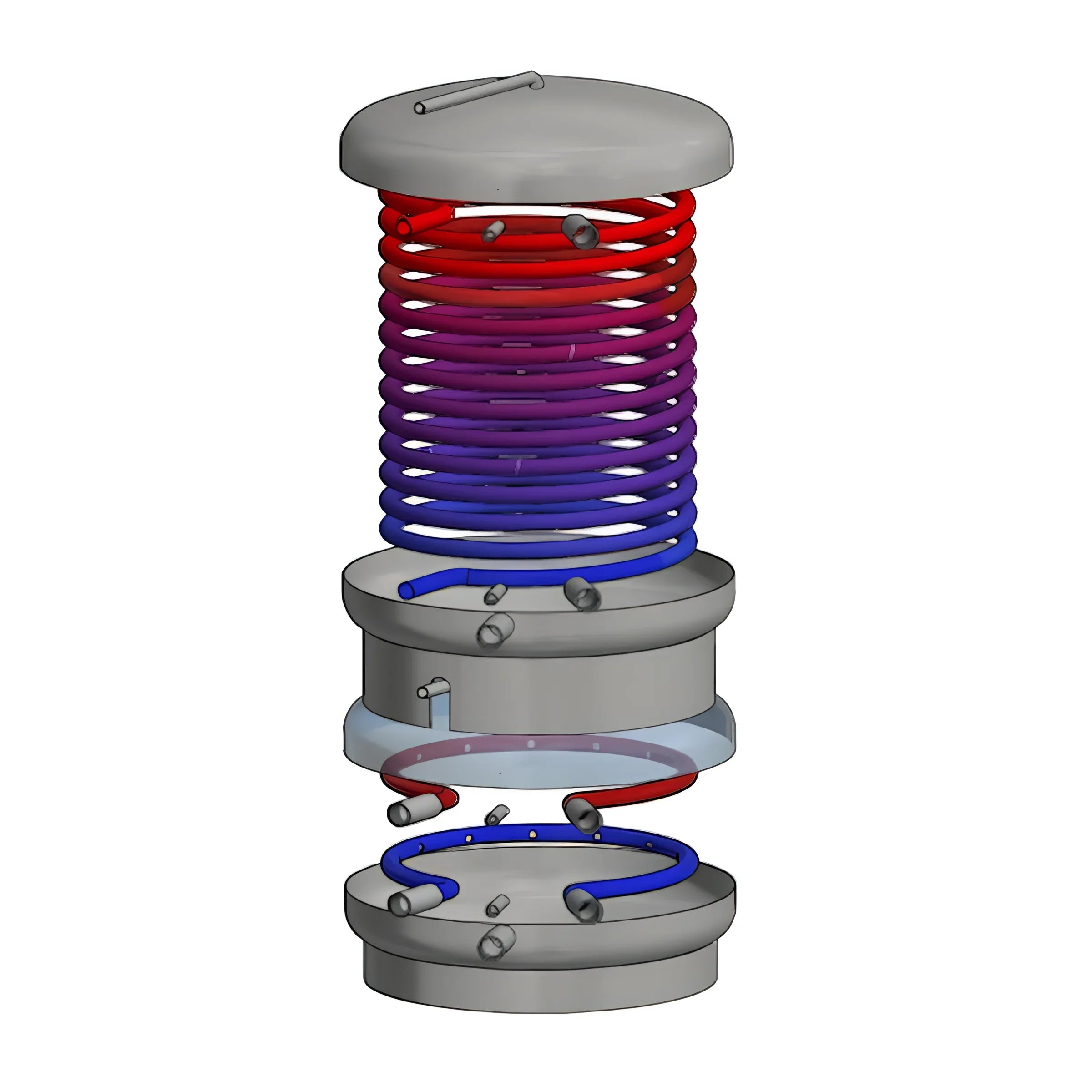

WK kombinuotame kaupimo bake kompaktiškame korpuse sujungiamos dvi kaupimo funkcijos. Viršutinė dalis higieniškai šildo gėlą vandenį naudodama nerūdijančio plieno gofruotą vamzdį, o apatinė dalis tarnauja kaip šildymo vandens kontūro buferis. Novatoriškas sluoksninis kanalas aiškiai atskiria temperatūros zonas ir sumažina šilumos nuostolius.

Ši konstrukcija leidžia vienu metu ruošti karštą vandenį ir šildyti arba vėsinti. Vasarą šilumos siurblys naudoja buferinę zoną grindiniam šildymui aktyviai vėsinti, o karštas vanduo toliau tiekiamas patogiai ir saugiai.

Higieniškas gėlo vandens šildymas srauto principu

The Karšto vandens ruošimas Sistema veikia pratekėjimo principu, užtikrindama nuolatinį šviežio, mikrobiologiškai saugaus vandens tiekimą. Nerūdijančio plieno gofruotas vamzdis pasižymi dideliu atsparumu korozijai ir ilgu tarnavimo laiku.

Kadangi vanduo šildomas tik tada, kai reikia, nesikaupia stovintis vanduo. Tai padidina apsaugą nuo legionelių dauginimosi ir sumažina energijos suvartojimą budėjimo režimu.

Buferinė saugykla šildymui ir vėsinimui

Šildymo vanduo laikinai laikomas apatinėje akumuliacinėje talpoje. Dėl didelės buferinės talpos kombinuota akumuliacinė talpa sumažina šilumos siurblio apkrovą svyruojančių apkrovų metu ir pailgina jo tarnavimo laiką. Tuo pačiu metu galima kompensuoti temperatūros svyravimus šildymo sistemoje.

Vasarą šilumos siurblys gali veikti atvirkščiai – kaip šaldymo įrenginys. Buferinė zona tada tarnauja kaip šilumos išsklaidymo taškas, efektyviai atvėsinantis grindinio šildymo sistemas – be jokių papildomų komponentų.

Izoliacija ir transportavimas

Sandėliavimo įrenginys yra su 100 mm EPS izoliacija ir apgaubtas sidabriškai pilku plastikiniu apvalkalu. Tai sumažina temperatūros nuostolius ir energijos nuostolius į aplinką nuo įrenginio pagrindo.

Abu sandėliavimo įrenginius prireikus galima išardyti ir transportuoti atskirai. Tai žymiai supaprastina montavimą ankštose rūsiuose arba sunkiai prieinamose vietose.

Techniniai duomenys trumpai

Kombinuotas kaupimo bakas yra dviejų dydžių: WK 600 su 420 litrų buferine talpa ir 200 litrų gėlo vandens skyriumi, ir WK 800 su 550 litrų buferine talpa ir 300 litrų gėlo vandens skyriumi. Du kaitinimo elementų lizdai (1 1/2 colio) leidžia naudoti elektrinį pašildymą arba stiprintuvo veikimą.

Aiškus tūrinių skyrių atskyrimas leidžia pasiekti didelius temperatūros skirtumus tarp karšto vandens ir buferinių sekcijų. Tai užtikrina maksimalų lankstumą ir efektyvumą kiekviename veikimo etape.

Montavimas ir priežiūra

Šviežo vandens, šildymo ir elektrinių šildymo elementų jungtys yra aiškiai išdėstytos ir lengvai prieinamos. Standartinės jungtys palengvina prijungimą prie įprastų šilumos siurblių sistemų ir šildymo kolektorių.

Techninės priežiūros darbai daugiausia apsiriboja sandariklių ir izoliacijos patikrinimu. Prireikus abi rezervuaro puses galima atskirai nuimti ir patikrinti arba pakeisti po vieną.

Taikymo scenarijai

Idealiai tinka individualių namų, daugiabučių ar komercinių pastatų statybai, kuriems reikalingas efektyvus karšto vandens ruošimo, šildymo palaikymo ir vėsinimo derinys. Akumuliacinę talpą taip pat galima lengvai naudoti kartu su saulės šilumine energija.

Dėl modulinės konstrukcijos ir lanksčių montavimo galimybių WK kombinuotąją akumuliacinę talpą galima integruoti į praktiškai bet kurią esamą ar naują šilumos siurblio sistemą. Operatoriai gauna naudos iš minimalių vietos poreikių ir didelio potencialo sutaupyti.

Išvada

The Šilumos siurblio kombinuotas kaupimas WK siūlo puikų sprendimą modernioms šildymo ir vėsinimo koncepcijoms. Dėl savo 2 viename konstrukcijos, efektyvaus sluoksniuoto ortakio ir tvirtos izoliacijos jis užtikrina maksimalų komfortą ir minimalias eksploatavimo išlaidas.

Nesvarbu, ar tai nauja statyba, ar renovacija – su WK kombinuotu rezervuaru atitiksite visus tvarios ir ateičiai pritaikytos šildymo ir vėsinimo technologijos reikalavimus.

Techninės WK600 detalės

• Grynasis karšto vandens tūris: 420 litrų
• Buferinio bako grynoji talpa: 200 litrų
• Skersmuo be izoliacijos: 700 mm
• Skersmuo su PU izoliacija: 1000 mm
• Energinio efektyvumo izoliacijos klasė: A
• Aukštis su izoliacija: 1930 mm
• Pakreipimo matmuo be izoliacijos: 1960 mm
• Veiklos rodiklis NL: 1,6
• Talpa: 220
• Šildymo paviršius iš nerūdijančio plieno gofruoto vamzdžio: 12,0 m²
• Jungtys: 4 x 1/2" 2 x 1 1/2" & 1 x 1 1/4"
• Maksimalus konteinerio darbinis slėgis: 5 barai
• Maksimalus nerūdijančio plieno gofruoto vamzdžio darbinis slėgis: 10 barų
• Maksimali darbinė temperatūra: 95 °C

Techninės WK800 detalės

• Grynasis karšto vandens tūris: 550 litrų
• Buferinio bako grynoji talpa: 300 litrų
• Skersmuo be izoliacijos: 790 mm
• Skersmuo su PU izoliacija: 1100 mm
• Energinio efektyvumo izoliacijos klasė: A
• Aukštis su izoliacija: 2050 mm
• Pakreipimo matmuo be izoliacijos: 2080 mm
• Veiklos rodiklis NL: 1,8
• Talpa: 310
• Šildymo paviršius iš nerūdijančio plieno gofruoto vamzdžio: 12,0 m²
• Jungtys: 4 x 1/2" 2 x 1 1/2" & 1 x 1 1/4"
• Maksimalus konteinerio darbinis slėgis: 5 barai
• Maksimalus nerūdijančio plieno gofruoto vamzdžio darbinis slėgis: 10 barų
• Maksimali darbinė temperatūra: 95 °C

Pristatymo apimtis

• 1 vnt. Šilumos siurblio kombinuotas kaupimas
• Surinkimo ir naudojimo instrukcijos

Atsisiųsti

• Duomenų lapas
