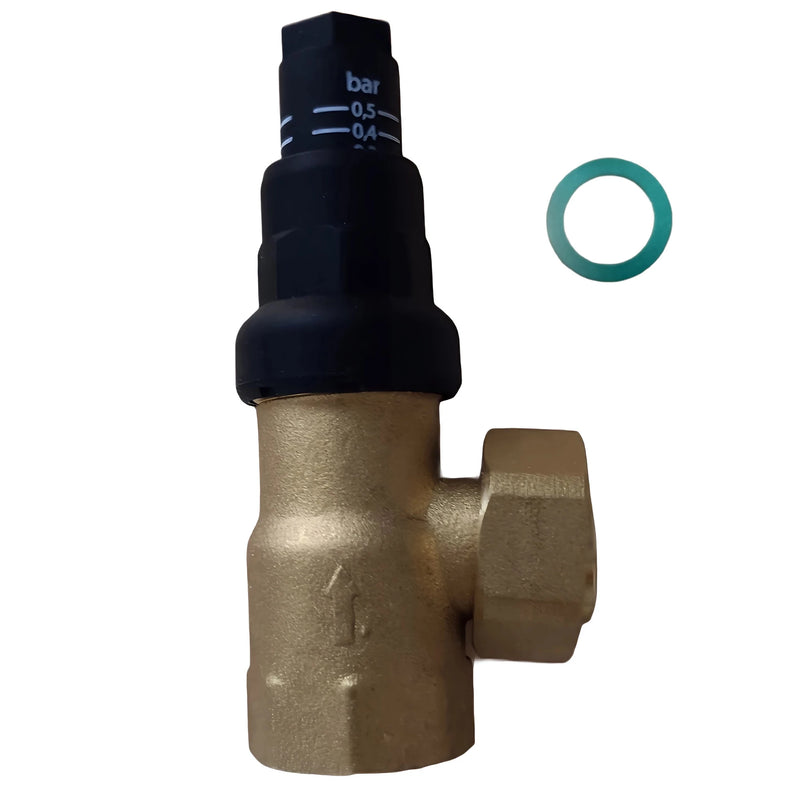

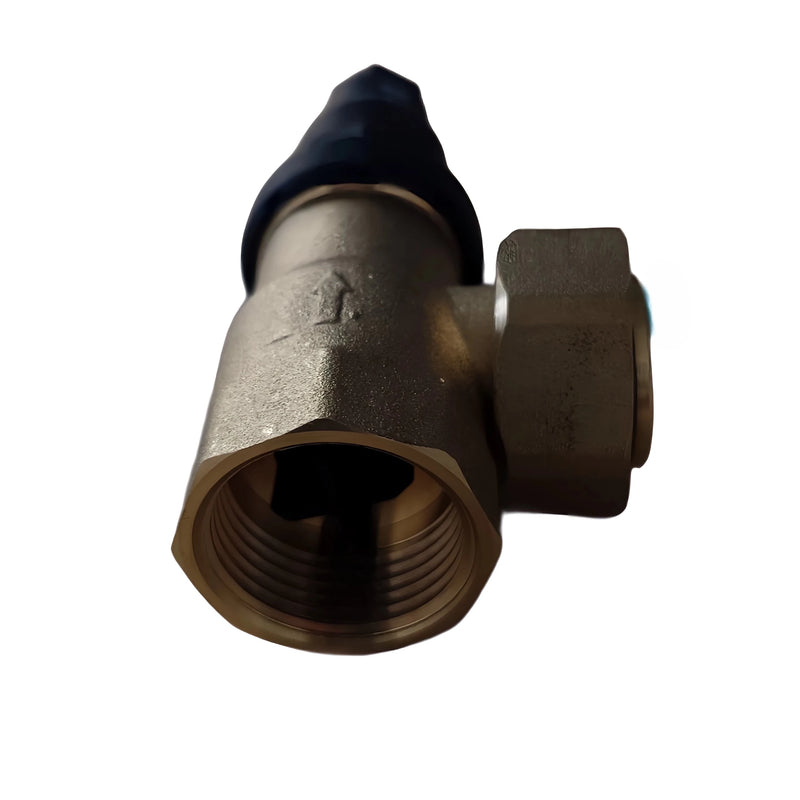

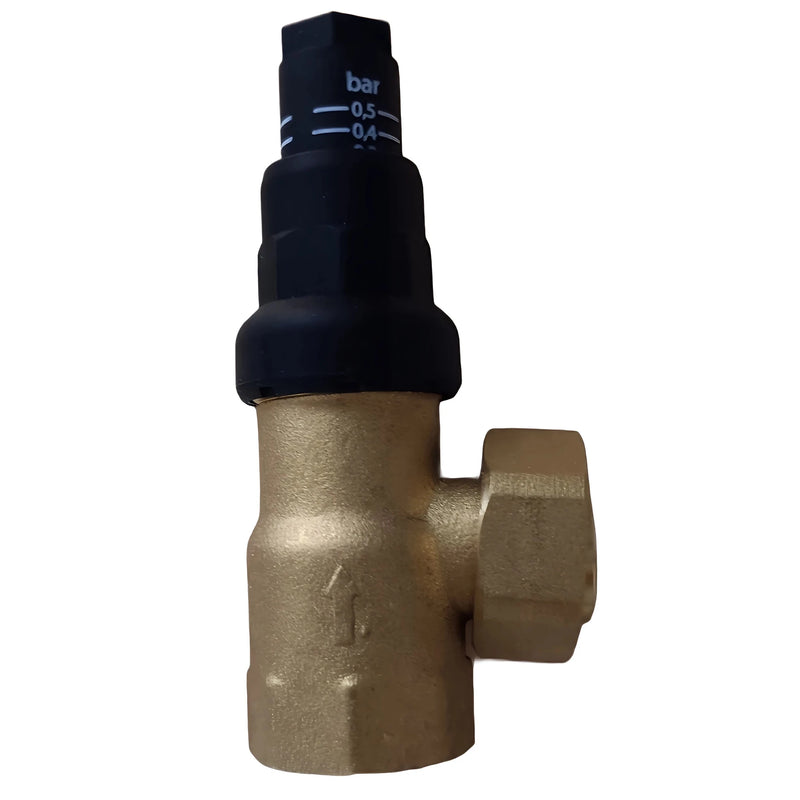

Valvola di sovrapressione differenziale Afriso DÜ 3/4" — Design d'angolo
Applicazione
La valvola di bypass a pressione differenziale serve a mantenere costante la pressione della pompa negli impianti di riscaldamento chiusi secondo la norma EN 12828 e contemporaneamente riduce i rumori di flusso fastidiosi. Garantisce che la prevalenza della pompa di circolazione rimanga stabile anche in caso di variazioni di posizione della valvola e di carico parziale.
La versione angolare è particolarmente adatta per situazioni di installazione ristrette, ad esempio in collettori di circuiti di riscaldamento con spazio limitato o in applicazioni di ristrutturazione.
Descrizione
La valvola è dotata di un robusto corpo in ottone e di una scala di regolazione chiaramente leggibile. La pressione differenziale viene impostata sulla valvola quando l'impianto di riscaldamento funziona a pieno carico; se la portata diminuisce, la valvola di bypass si apre automaticamente per mantenere costante la prevalenza della pompa.

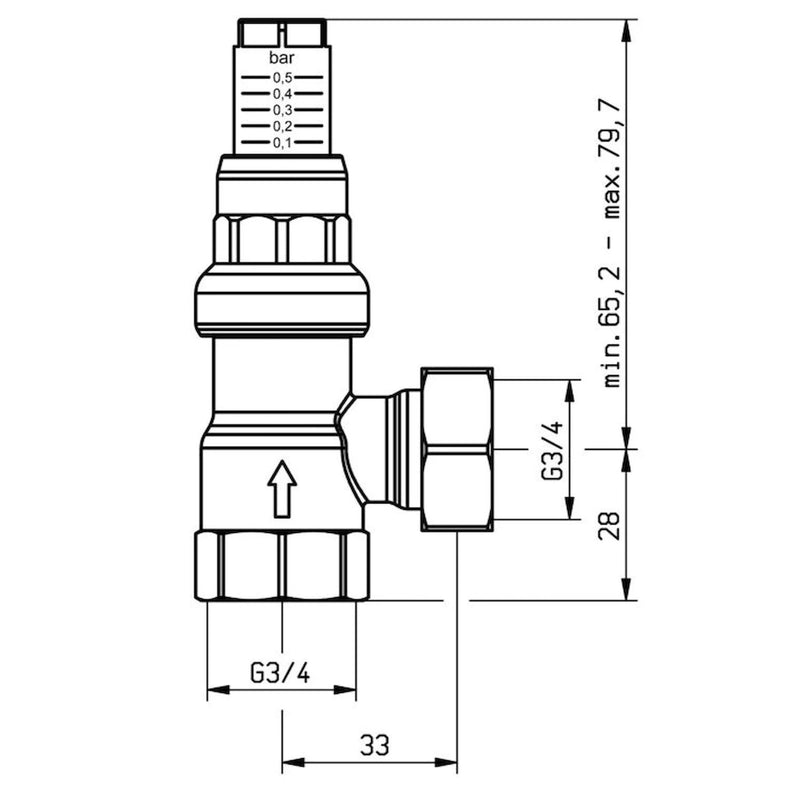

Disponibile in versione dritta o angolare salvaspazio; attacchi: ingresso filettatura interna G¾, uscita con raccordo a vite a tenuta piana e dado di raccordo G¾. Pressione regolabile in continuo tra 0,1 e 0,5 bar.
Informazioni tecniche
Campo di temperatura di esercizio: max. 95 °C (brevemente fino a 120 °C). Pressione di esercizio: max. 6 bar. Pressione differenziale regolabile in continuo: 0,1/0,5 bar. Materiale del corpo: ottone. Attacchi: ingresso filettatura interna G¾, uscita raccordo filettato a tenuta piatta con dado di raccordo G¾.
Vantaggi
Prestazioni costanti della pompa e riduzione del rumore di flusso si traducono in maggiore comfort e maggiore durata di pompe e componenti. La scala di regolazione continua consente un adattamento preciso ai requisiti dell'impianto.
Il design angolare consente di risparmiare spazio e semplifica l'installazione in spazi ristretti, senza compromettere la funzionalità o l'accessibilità.
Istruzioni per l'installazione e il montaggio
Montare la valvola vicino alla pompa di circolazione o al bypass designato in modo che la scala di regolazione rimanga facilmente accessibile. Assicurarsi che le coppie di serraggio e di tenuta siano corrette durante l'installazione; il collegamento a vite a tenuta piatta garantisce un collegamento affidabile e senza perdite.
Prima della messa in servizio, sfiatare l'impianto e verificare la presenza di perdite. Non superare i limiti di pressione e temperatura di esercizio; in caso di dubbi, consultare le istruzioni del produttore e le guide di installazione.
Manutenzione e cura
Di solito sono sufficienti un controllo visivo regolare e una regolazione occasionale della scala di regolazione. Prima di qualsiasi intervento di manutenzione, depressurizzare il sistema e lasciarlo raffreddare. Sporcizia o depositi possono comprometterne il funzionamento; pulirli o sostituirli se necessario.
Campi di applicazione
Ideale per impianti di riscaldamento centralizzati in edifici residenziali e commerciali, in particolare dove è necessario stabilizzare la pressione della pompa e ridurre al minimo il rumore di flusso. Il design angolare compatto è adatto anche per ammodernamenti in spazi di installazione ristretti.
Dati tecnici
- Intervallo di temperatura massima di esercizio: 95 °C (120 °C per brevi periodi)
- Pressione massima di esercizio: 6 bar
- Pressione differenziale regolabile in continuo 0,1/0,5 bar
- Progettazione dell'angolo dell'alloggiamento
- Materiale: connettore in ottone
- Ingresso: filettatura interna G¾
- Uscita: Collegamento a vite, tenuta piatta con dado di raccordo G¾
Contenuto della confezione
- Valvola di sovrapressione differenziale Afriso
- anello di tenuta
- Istruzioni di montaggio
