Kuum vesi koos fotogalvaaniliste kütteelemendiga

Soe vesi päikesepaneelide abil

Kuidas see toimib:

1. Elektrienergia ülejääk:
Fotogalvaaniline süsteem toodab sageli rohkem elektrit, kui majapidamises otse tarbitakse, eriti päikesepaistelisel ajal.

2. Kütteelement:
Liigne elekter suunatakse soojaveeboileris olevale kütteelemendile.

3. Soojuse muundamine:
Kütteelement muundab elektrienergia soojuseks ja soojendab paagis olevat vett.

100-liitrine soojaveeboiler ETWS

See Sooja vee paak 100-liitrine ETWS ühendab endas tipptasemel tehnoloogia ja kõrge töökindluse tsentraliseeritud sooja vee tootmiseks. Ülitõhus soojusvaheti pindalaga 1,2 m² rakendab teie päikesesüsteemi või boileri soojusenergiat, et soojendada mugavalt ja ökonoomselt kuni 180 liitrit tarbevett.

Paagi siseküljel olev kvaliteetne emailkate koos helde magneesiumanoodiga tagab pikaajalise korrosioonikaitse. Tänu integreeritud polüuretaanisolatsioonile hoitakse soojuskadu minimaalsena (võimsuskadu ainult 28 W) ja temperatuur hoitakse maksimaalselt 95 °C juures.

Suure jõudlusega kahepoolne PV päikesemoodul Trina Vertex S+

Trina Vertex S+ mooduli tippvõimsus on kuni 435 Wp ja see saavutab turu ühe parima efektiivsuse – 21,8%. Kahepoolne topeltklaasist disain kasutab tõhusalt nii esi- kui ka tagavalgustust, suurendades energiatootlust kuni 85%.

Tugev konstruktsioon, mille survetugevus on ees 5400 Pa ja taga 4000 Pa, tagab maksimaalse vastupidavuse rahe-, lume- ja tuulesurvele. Moodul on 1762 mm pikk, 1134 mm lai ja kaalub 21,8 kg, mistõttu on see mitmekülgne ja sobib kasutamiseks nii elamute kui ka ärihoonete katustel.

1,5 kW küttekeha usaldusväärse toe tagamiseks

1,5 kW Elektriline kütteelement Kvaliteetsest roostevabast terasest valmistatud seade võimaldab tänu integreeritud termostaadile täpset temperatuuri reguleerimist vahemikus 5 °C kuni 75 °C. Sisselülitushüsterees vahemikus 7–10 °C tagab stabiilsed temperatuuriväärtused ja minimeerib lülitustsükleid.

Külmumiskaitsefunktsiooni ja 93 °C juures oleva ohutustemperatuuri piirajaga saab kütteelementi ohutult kasutada isegi külmadel päevadel. Selle kompaktne paigalduspikkus 300 mm, IPX4 kaitseklass ja töörõhk kuni 10 baari muudavad selle ideaalseks täienduseks... Soojaveepaagid ja päikesepaneelide süsteemid.

Tehnilised andmed

100-liitrise soojaveeboileri tehnilised andmed

• Maht: 100 liitrit
• Soojusvaheti pind: 1,2 m²
• Soojusvaheti maht: 5,27 liitrit
• Kütte peale- ja tagasivooluühendus: 3/4" AG
• Tarbevee peale- ja tagasivoolu ühendus: 3/4" AG
• Tsirkulatsiooniühendus: 3/4" AG
• Magneesiumanoodi ühendus: 1 1/4" IG
• Elektrikütte ühendus: 1 1/2" IG
• Soojusisolatsioon: polüuretaanvaht (PUR)
• Maksimaalne töötemperatuur hoiustamisel 95 °C
• Soojusvaheti/paagi maksimaalne töörõhk: 6 baari
• Soojusvaheti maksimaalne töötemperatuur 100 °C
• Kaotus: 28 vatti
• Mõõtmed isolatsiooniga (läbimõõt x kõrgus): 625 x 770 mm
• Kaal (tühi): 64 kg

Kütteelemendi tehnilised andmed lühidalt

• Küttevõimsus: 1,5 kW
• Temperatuurivahemik: 5–75 °C
• Sisselülitushüsterees: 7–10 °C
• Paigalduspikkus: 300 mm
• Kütteta pikkus: 70 mm
• Ohutustemperatuuri piiraja: 93°C
• Ühendus: 1 ½" AG
• Maks.Töörõhk: 10 baari
• Kaitseklass: IPX4
• Küttespiraali materjal: sulam 825
• Korpuse materjal: plastik, valge
• Toide: 230V/16A, ühefaasiline
• Ühenduskaabel: 1,5 meetrit Schuko pistikuga

Tehniliste andmete moodul

• Mooduli efektiivsus: 21,8%
• Lahtrite arv: 144
• Rakutüüp: monokristalliline
• Tehnoloogia: kahepoolne
• Kaabli pikkus: 1100 mm (+)/1100 mm (-)
• Ühendussüsteem: MC4-EVO2
• Raami värv: must
• Raami kõrgus: 30 mm
• Mooduli laius: 1134 mm
• Mooduli pikkus: 1762 mm
• Kaal: 21,8 kg
• Rõhukoormus ees: 5400 Pa
• Rõhukoormus taga: 4000 Pa
• Võimsustaluvus (positiivne): 0–5 Wp

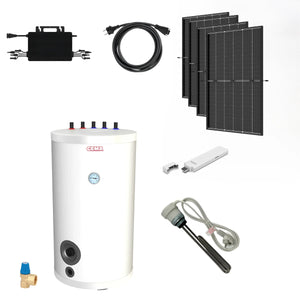

Tarnekomplekt

• 1 tk Sooja vee paak 100 liitrit
• 1 x küttekeha 1,5 kW
• 4 x PV-paneeli 435 WP kahepoolse musta raamiga
• 1 x Hoymiles 1600 W inverter
• 1 x PV ühenduskaabel 10 m
• 1 x DTU WLAN-pulk

Laadi alla

• Joogivee mahuti kasutusjuhend
• Kütteelemendi kasutusjuhend
• Andmeleht Trina Vertex S+
