Produktüberblick & Einsatzbereich

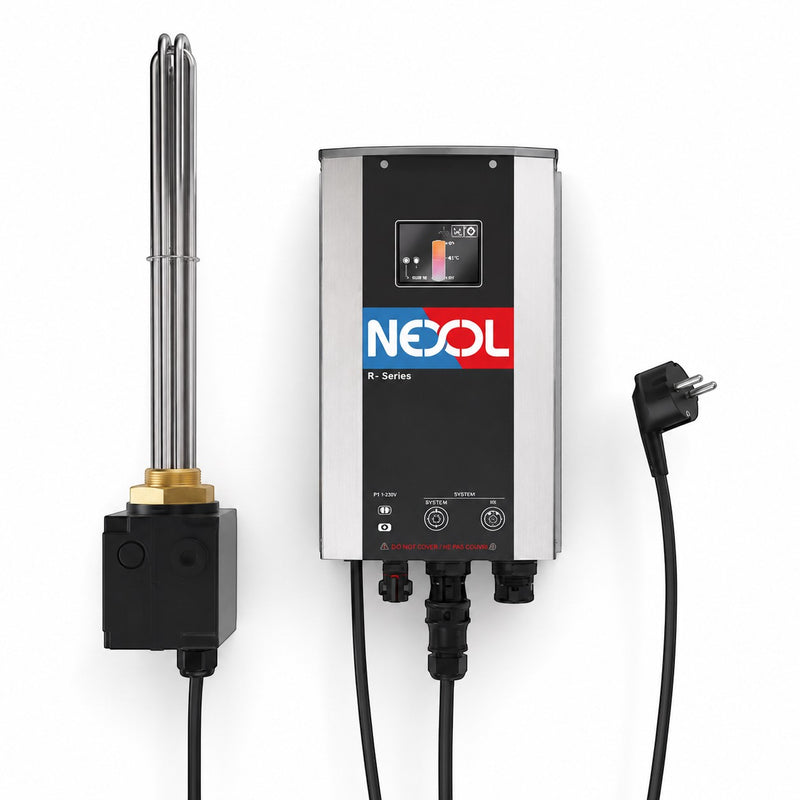

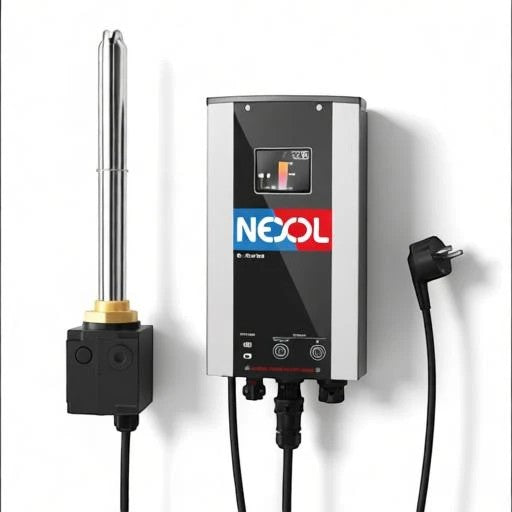

Der Nexol NEX R1 ist ein Nachrüstset zur direkten Nutzung von Photovoltaikstrom für die Warmwasserbereitung. Das System verbindet einen intelligenten Energy Controller mit einem kombinierten AC/DC-Einschraubheizkörper und eignet sich für vorhandene Warmwasser- oder Pufferspeicher mit einer freien 1 1/2-Zoll-E-Muffe.

Der von den PV-Modulen erzeugte Gleichstrom wird ohne vorgeschalteten Wechselrichter zur Wassererwärmung genutzt. Eine optionale Netznachheizung kann den Warmwasserkomfort ergänzen, wenn die verfügbare Solarleistung nicht ausreicht.

Technik & Ausstattung

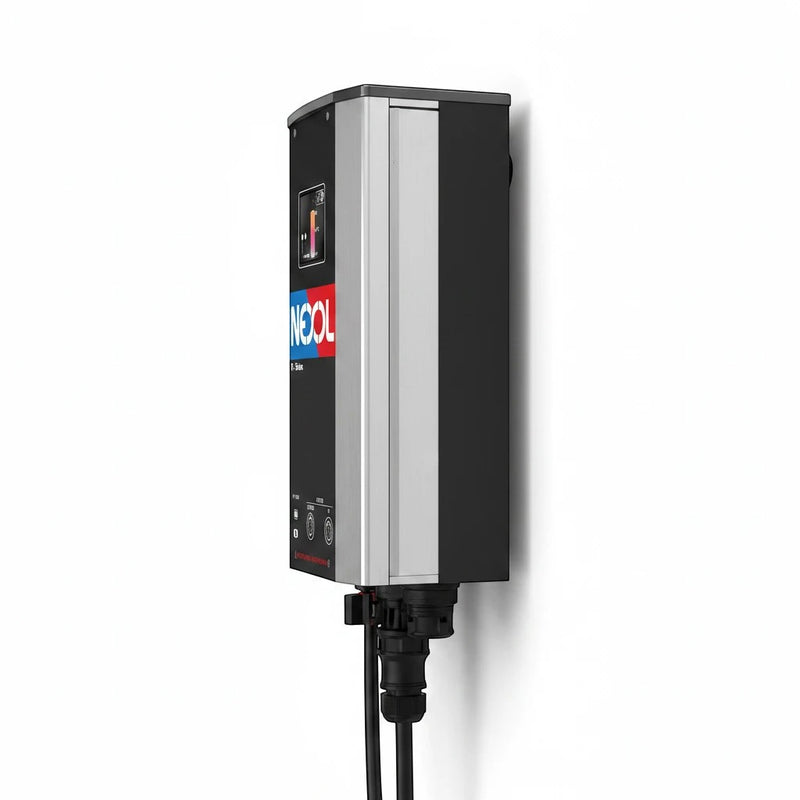

Der Energy Controller regelt die verfügbare Heizleistung stufenlos bis 1,5 kW und priorisiert den direkt angeschlossenen Solarstrom. Der PV-Eingang ist für maximal 300 V DC und 15 A ausgelegt. Ein integrierter MPPT unterstützt die bestmögliche Nutzung der angeschlossenen PV-Module.

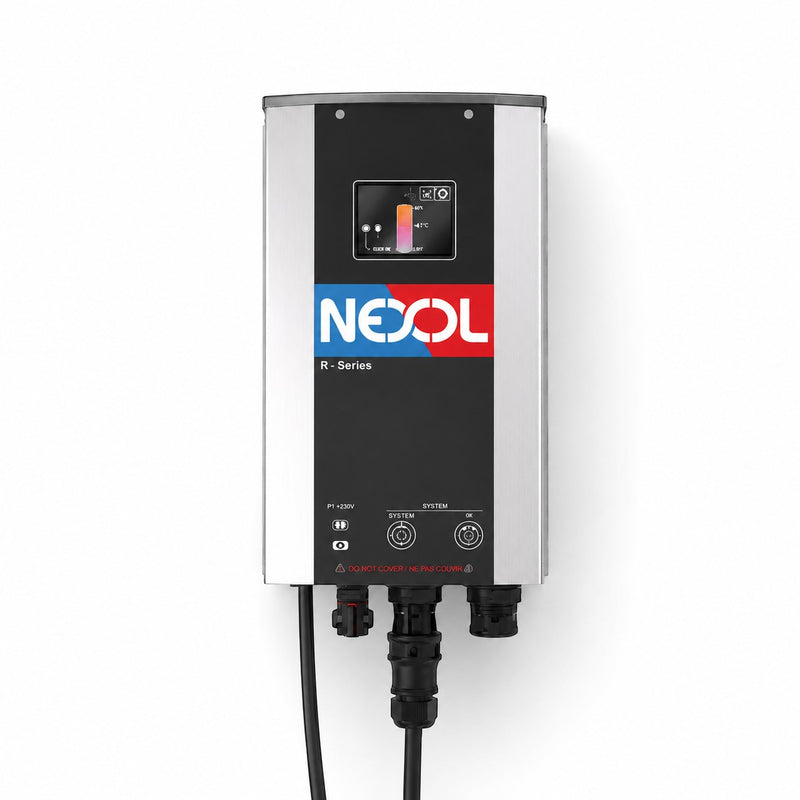

Die Bedienung erfolgt über ein Touchdisplay. Zieltemperaturen für den PV-Betrieb und die optionale Netznachheizung lassen sich getrennt einstellen. Darüber hinaus stehen eine automatische Systemkalibrierung, ein Desinfektionsprogramm und eine Single-Boost-Funktion zur Verfügung.

Vorteile im Alltag

Der NEX R1 ermöglicht die direkte Umwandlung von Solarstrom in nutzbare Wärme und kann dadurch den Verbrauch des vorhandenen Wärmeerzeugers bei der Warmwasserbereitung reduzieren. Da nur ein Einschraubheizkörper benötigt wird, lässt sich das System auch bei Speichern mit lediglich einer freien E-Muffe einsetzen.

Bei ausreichender Sonneneinstrahlung arbeitet das System vorrangig mit PV-Strom. Die Netznachheizung kann bedarfsgerecht aktiviert, zeitlich gesteuert oder vollständig deaktiviert werden.

Systemintegration & Kompatibilität

Voraussetzung ist ein geeigneter Warmwasser- oder Pufferspeicher mit einer freien 1 1/2-Zoll-E-Muffe oder einem technisch geeigneten Revisionsanschluss mit passendem Adapter. Einbauraum, Einschraubtiefe, Dichtfläche und ausreichender Abstand zu Wärmetauschern, Tauchhülsen und der Speicherwand müssen vor der Montage geprüft werden.

Die PV-Module werden in Reihe an den Energy Controller angeschlossen. Die elektrischen Kennwerte des Modulstrangs müssen innerhalb der zulässigen Eingangsgrenzen liegen. Der direkte PV-Stromkreis arbeitet ohne Einspeisung in das öffentliche Stromnetz.

Technische Daten im Überblick

Maximale Heizleistung 1,5 kW / 1.500 W Netzspannung 230 V Speicheranschluss 1 1/2 Zoll Maximale Wassertemperatur 65 °C Unbeheizter Bereich 90 mm ab Dichtfläche

Montage

Die Montage am Speicher sowie sämtliche Arbeiten an Netzspannung, PV-Gleichspannung, Schutzleiter und elektrischer Absicherung sind durch entsprechend qualifiziertes Fachpersonal auszuführen. Vor dem elektrischen Anschluss muss der Speicher vollständig befüllt und entlüftet sein. Der Einschraubheizkörper darf ausschließlich vollständig in Wasser eingetaucht betrieben werden.

Hinweise

Der NEX R1 ergänzt eine vorhandene Warmwasser- oder Heizungsanlage und ersetzt keine fachtechnische Auslegung des Speichers oder der Elektroinstallation. Speicheranschluss, Einbauraum, PV-Modulstrang, Absicherung und Temperaturgrenzen müssen vor der Installation geprüft werden.

Abhängig von Wasserhärte und Betriebstemperatur ist der Einschraubheizkörper regelmäßig auf Verkalkung zu kontrollieren. Eine starke Verkalkung kann die Temperaturerfassung und Wärmeübertragung beeinträchtigen.

Lieferumfang

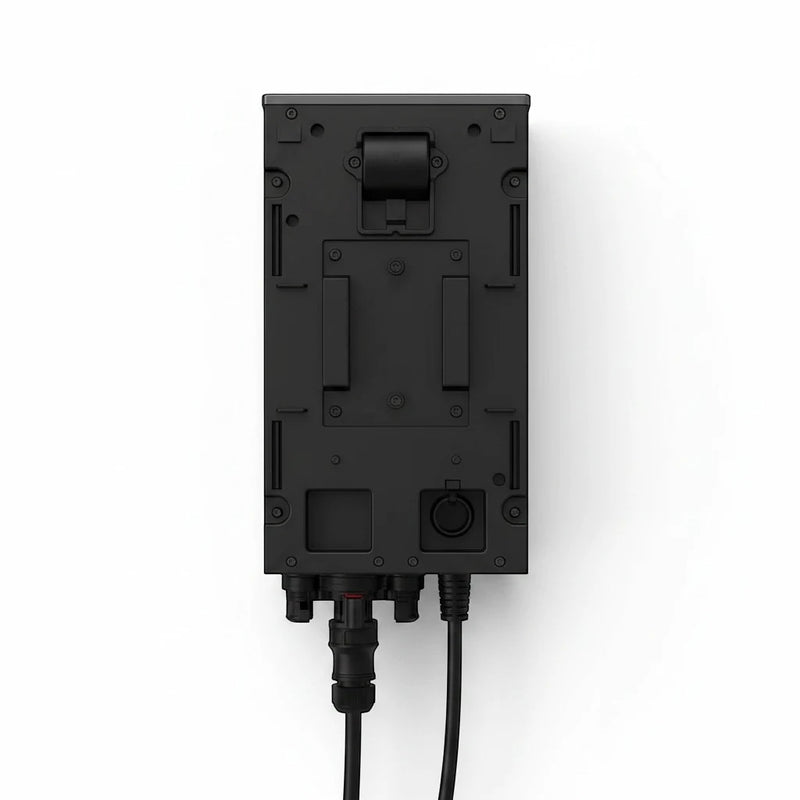

• Nexol Energy Controller

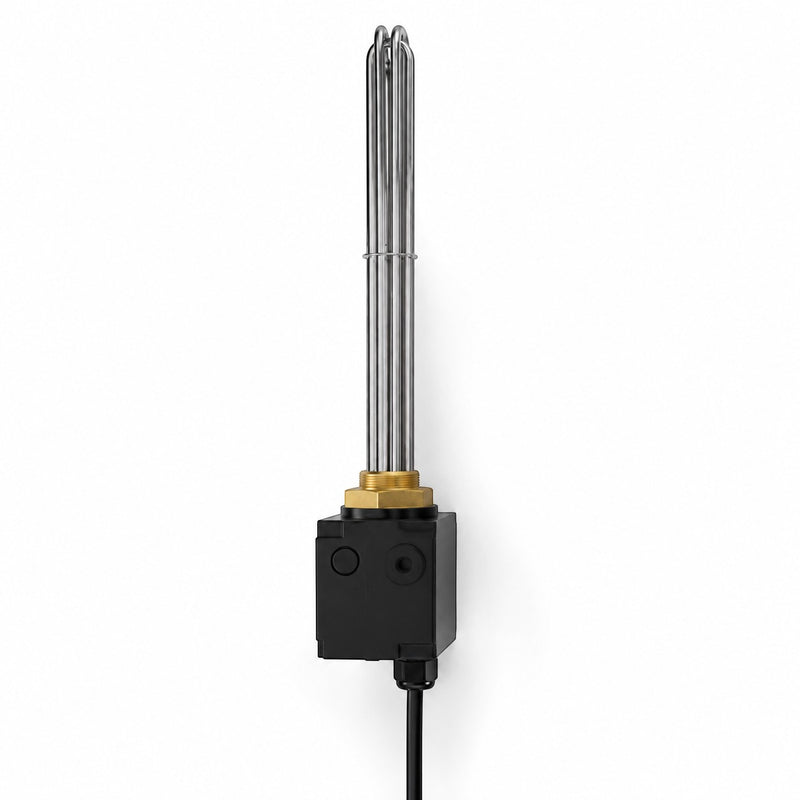

• AC/DC-Einschraubheizkörper für PV- und Netzbetrieb

• Netzanschlussleitung mit Schutzkontaktstecker

• NEX R1 Nachrüstset in steckerfertig vorbereiteter Ausführung
